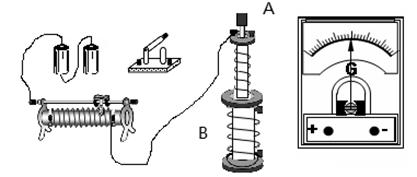

1、实验题  （6分）如图为“研究电磁感应现象”的实验装置。

（1）将图中所缺的导线补接完整；
（2）图示位置时，闭合电键发现灵敏电流计的指针向右偏转了一下，那么合上电键稳定后可能出现的情况有：
A.将A线圈迅速插入B线圈时，灵敏电流计指针将向_______偏转（填“左”或“右”）；
B.A线圈插入B线圈后，将滑动变阻器触头迅速向左拉动时，灵敏电流计指针将向_______偏转（填“左”或“右”）。

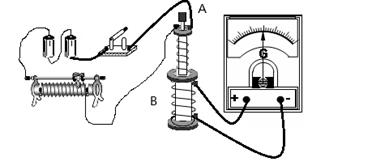

参考答案：（1）将图中所缺的导线补接完整（2分）

（2）右，左（每空2分）

本题解析：将A线圈迅速插入B线圈时，使B线圈中的磁通量变大，这与闭合开关S时的情况一样，根据楞茨定律，灵敏电流计指针将向右偏转；滑动变阻器触头迅速向左拉动时，电流变小，A线圈的磁感应强度变大，根据楞茨定律，灵敏电流计指针将向左偏转。

本题难度：一般

2、简答题  某同学用图1所示电路，测绘标有“3.8V、0.3A”的小灯泡的灯丝电阻R随电压U变化的图象
除了导线和开关外，有以下一些器材可供选择：?
电流表：A1（量程100mA，内阻约2Ω?）；?
A2（量程0.6A，内阻约0.3Ω?）；
电压表：V1（量程5V，内阻约5kΩ?）；?
V2（量程15V，内阻15kΩ?）；
滑动变阻器：R1（阻值范围0～10Ω?）；?
R2（阻值范围0～2kΩ?）；
电源：E1（电动势为1.5V，内阻约为0.2Ω?）；?
E2（电动势为4V，内阻约为0.04Ω?）为了调节方便，测量准确，实验中应选用电流表______，电压表______，滑动变阻器______，电源______（填器材的符号）?
（2）根据实验数据，计算并描绘出R-U的图象如图2所示，由图象可知，此灯泡在不工作时，灯丝电阻为______；当所加电压为3.00V时，灯丝电阻为______，灯泡实际消耗的电功率为______W．?

参考答案：（1）因小灯泡额定电流为0.3A，额定电压为3.8V，故电流表应选A2，电压表应选V1，又因测伏安特性曲线要求电压与电流调节范围大，故变阻器需用分压式接法，应选阻值小的变阻器，故变阻器应选R1，显然电源应选R2．
（2）由R-U图象知U=0时R为2Ω，
U=3V时R为12Ω，
由P=U2R得P=0.75W．
故答案为：（1）A2、V1、R1、E2?
（2）2，12，0.75?

本题解析：

本题难度：一般

3、实验题  测绘小灯泡L的伏安特性曲线，可供选用的器材如下：
小灯泡L：规格“4.0V，2.2W”；
电流表：量程3A，内阻约为；
电流表：量程0.6A，内阻；
电压表V：量程3V，内阻；
定值电阻：阻值为；
滑动变阻器R：阻值范围0~10；
学生电源E：电动势6V，内阻不计；
开关S及导线若干。
（1）电流表应选______
（2）在方框中画出实验电路图，并在图上标明所选器材代号。

参考答案：（1） ?
（2）实验电路图如下

本题解析：（1）小灯泡额定电流，所以电流表选用较好；
（2）滑动变阻器分压式接法，电压表量程较小，所以要和定值电阻串联后接入电路，电流表用外接法。电路图如下

点评：电表的选取要注意一下两点：一、测量时不要超过量程；二、对于电压表和电流表，读数时数值最好超过量程的。

本题难度：一般

4、填空题  图1是热敏电阻的阻值随温度升高而减小的I-U关系图
（1）为了通过测量得到图1所示I-U关系完整曲线，在图2，3电路中应选择图______．（已知电源电动势为9V，内阻不计，滑线变阻器阻值为0-100Ω）

（2）图4电路电源端电压恒为9V，A读数70mA，定值电阻R1=250Ω．由热敏电阻的I-U关系曲线可知电阻R2阻值为______Ω．

参考答案：（1）为了得到完整的曲线，则在测量时应从零开始，并且要多测几组数据，故应采用滑动变阻器的分压接法；故只能选图2．
（2）由题意可知，R1两端的电压为9V，由欧姆定律可知，流过R1的电流：I1=9250=36mA；则由并联电路规律可知，流过热敏电阻的电流：I2=I-I1=70-36=34mA；
由图可知，此时热敏电阻两端的电压为5.2V，则R2两端的电压为：U2=9-5.2V=3.8V；
则R2的阻值为：R2=3.80.034=111.8Ω；
故答案为：（1）2； （2）111.8．

本题解析：

本题难度：简单

5、简答题  （1）某同学利用双缝干涉实验装置测定红光的波长，已知双缝间距d=0.20mm，双缝到屏的距离L=700mm，将测量头的分划板中心刻线与某一亮条纹的中心对齐，并将该条纹记为第一亮条纹，其示数如图1所示，此时的示数为______mm．然后转动测量头，使分划板中心刻线与第五亮条纹的中心对齐，测出第五亮条纹与第一亮条纹的中心线间距离为9.240mm．由以上数据可求得该红光的波长为______m（保留两位有效数字）．
（2）在把电流表改装成电压表的实验中，把量程Ig=300μA，内阻约为100Ω的电流表G改装成电压表．
①采用如图2所示的电路测电流表G的内阻Rg，可选用器材有：
A．电阻箱：最大阻值为999.9Ω；
B．电阻箱：最大阻值为99999.9Ω；
C．滑动变阻器：最大阻值为200Ω；
D．滑动变阻器，最大阻值为2kΩ；
E．电源，电动势约为2V，内阻很小；
F．电源，电动势约为6V，内阻很小；
G．开关、导线若干．
为提高测量精度，在上述可供选择的器材中，可变电阻R1应该选择______；可变电阻R2应该选择______；电源E应该选择______．（填入选用器材的字母代号）
②测电流表G内阻Rg的实验步骤如下：
a．连接电路，将可变电阻R1调到最大；
b．断开S2，闭合S1，调节可变电阻R1使电流表G满偏；
c．闭合S2，调节可变电阻R2使电流表G半偏，此时可以认为电流表G的内阻Rg=R2．
设电流表G内阻Rg的测量值为R测，真实值为R真，则R测______R真．（填“大于”、“小于”或“相等”）
③若测得Rg=105.0Ω，现串联一个9895.0Ω的电阻将它改装成电压表，用它来测量电压，电流表表盘指针位置如图3所示，则此时所测量的电压的值应是______V．

参考答案：（1）螺旋测微器的读数为2mm+0.01×43.0mm=2.430mm．干涉条纹的间距△x=9.2404mm=2.310mm．
根据△x=Ldλ得，λ=△xdL=2.310×10-3×0.2×10-30.7m≈6.6×10-7．
（2）①利用半偏法测量电流表G的内阻，要保证总电流基本不变，则R1的阻值远大于R2的阻值，电动势选择大一些的．故可变电阻R1应该选择 B；可变电阻R2应该选择A；电源E应该选择 F．
②由于并联R2后，总电阻减小，则总电流增大，所以通过R2的实际电流大于通过电流表G的电流，则R2的阻值小于电流表G的阻值，所以电流表R测＜R真．
③根据欧姆定律得，U=Ig(Rg+R)=2.3×10-4×(105+9895)V=2.3V．
故答案为：（1）2.430，6.6×10-7
（2）①B，A，F
②小于
③2.30，

本题解析：

本题难度：一般
