1、实验题 一位同学利用手边现有器材,设计了一个既能测量待测电阻Rx的阻值(约500Ω),又能测量电源E电动势的电路,如图所示。其中
R1:滑动变阻器,阻值1000Ω
R2:电阻箱,最大阻值999.9Ω
G:电流表量程3mA,内阻约50Ω
E:电源电动势约为3V,内阻很小但不可忽略
(1)试写出测量电阻Rx的实验步骤:__________________________________________________________________________________________________________________;
(2)在测出电阻Rx的值后,再利用此电路测量电源E的电动势,需要测量的物理量有:_________________________________________________________;
(3)电源E电动势的表达式______________(用所测物理量表示)。
2、选择题 某同学用电流表外接法测量一未知电阻,若电压表读数为9V,电流表读数为0.1A,已知电压表的内阻为900Ω,电流表的内阻为20Ω,则下列说法正确的是( )
A.被测电阻的阻值一定小于90Ω
B.被测电阻两端的电压测量有误差,应是11V
C.通过电阻的电流值有误差,应是0.09A
D.无法根据现有数据算出电阻的真实值
3、实验题 现需测量定值电阻Rx的阻值(约为20Ω)。所供器材如下:
电流表A1(量程0~50mA,内阻约为20Ω)
电流表A2(量程0~300mA,内阻约为4Ω)
电压表V1(量程0~6V,内阻约为20kΩ)
电压表V2(量程0~15V,内阻约为50kΩ)
滑动变阻器R(最大阻值为10Ω)
直流电源E(电动势为10V,内阻约为0.5Ω)
电键S一个,连接用的导线若干
(1)为了使测量结果更准确,电流表选择____________,电压表选择____________;

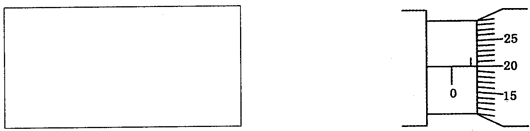

(2)在方框内做出实验原理图;
(3)该电阻是由电阻丝绕成的,为了求得该电阻丝材料的电阻率,需用螺旋测微器测量电阻丝的直径,结果如图,其读数为__________mm。
4、实验题 利用如图甲所示的电路测量电池组的电动势E和内阻r.根据实验数据绘出-R图线如图乙所示,其中R为电阻箱的示数,I为电流表的示数,不计电流表的内阻,由此可以得到E= V,r= Ω.
5、选择题 如图所示,直线Ⅰ、Ⅱ分别是电源Ⅰ与电源Ⅱ的路端电压随输出电流变化的特性曲线,曲线Ⅲ是一个小灯泡的伏安特性曲线,则( )
A.电源Ⅰ与电源Ⅱ的内阻之比为12:7
B.电源Ⅰ与电源Ⅱ的电动势之比为7:12
C.若该小灯泡分别与电源I和电源II单独连接,则小灯泡的电阻之比为35:24
D.若该小灯泡分别与电源I和电源II单独连接,则电源I和电源II输出功率之比为10:21
