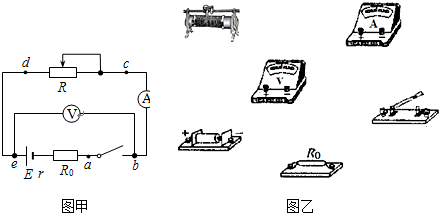

1、简答题  某同学在用电流表和电压表测电池电动势和内阻的实验中，串联了一只2.0Ω保护电阻R0，实验电路如图甲所示．
（1）根据实验原理图，以笔画线代导线在右面的实物电路图图乙上完成电路的连线．
（2）连好电路后，当该同学闭合电键，发现电流表示数为零，电压表示数不为零．检查各接线柱均未接错，接触也良好且未发生短路；然后他用多用电表的电压档检查电路，把两表笔分别a和b、b和c、d和e时，示数均为零，把两表笔接c和d时，示数与电压表示数相同，由此可以推断故障是：______．
（3）使用上述原理图测量电池电动势和内阻时，会存在系统误差，这个误差是由于______引起的．

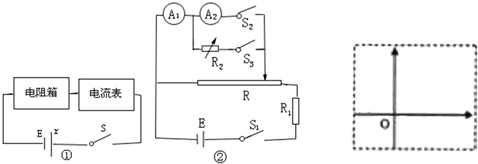

2、填空题  现在按图①所示的电路测量一节旧干电池的电动势E（约1.5V）和内阻r（约20Ω），可供选择的器村如下：电流表A1、A2（量程0～500μA）内阻约为500，滑动变阻器R（阻值0～100，额定电流1.0A），定值电阻R1（阻值约为100Ω）电阻箱R2、R3（阻值0～999.9Ω），开关、导线若干．由于现有电流表量程偏小，不能满足实验要求，为此，先将电流表改装（扩大量程），然后再按图①电路进行测量．
（1）测量电流表A2的内阻按图②电路测量A2的内阻，以下给出了实验中必要的操作．

A．断开S1
B．闭合S1、S2
C．按图②连接线路，将滑动变阻器R的滑片调至最左端，R2调至最大
D．调节R2，使A1的示数为I1，记录R2的值．
E．断开S2，闭合S3
F．调节滑动变阻器R，使A1、A2的指针偏转适中，记录A1的示数I1
请按合理顺序排列实验步骤（填序号）：______．
（2）将电流表A2（较小量程）改装成电流表A（较大量程）如果（1）中测出A2的内阻为468.0Ω，现用R2将A2改装成量程为20mA的电流表A，应把R2调为______Ω与A2并联，改装后电流表A的内阻RA为______Ω．
（3）利用电流表A、电阻箱R3测电池的电动势和内阻用电流表A、电阻箱R3及开关S按图①所示电路测电池的电动势和内阻．实验时，改变R3的值，记录下电流表A的示数I，得到若干组R3、I的数据，然后通过做出有关物理量的线性图象，求得电池电动势E和内阻r．
a．请写出与你所作线性图象对应的函数关系式______．
b．请在虚线框内坐标中做出定性图象（要求标明两上坐标轴所代表的物理量，用符号表示）
c．图中______表示E，图中______表示r．

3、填空题  一多用电表的电阻档有三个倍率，分别是×1、×10、×100．用×10档测量某电阻时，操作步骤正确，
（1）如果表盘的示数如图所示，则该电阻的阻值是______Ω；
（2）如果发现表头指针偏转角度很小，为了较准确地进行测量，应换到______档．
（3）用多用表测电压U或测电阻R时，若红表笔插入多用表的正（+）插孔，则______．
（A）前者（测电压U）电流从红表笔流人多用电表，后者（测电阻）从红表笔流出多用电表
（B）两者电流都从红表笔流入多用表
（C）两者电流都从红表笔流出多用表
（D）前者电流从红表笔流出多用表，后者电流从红表笔流入多用表．

4、填空题  （1）如图所示，图甲中的游标卡尺的读数为______cm，图乙中的螺旋测微器的读数为______mm．

（2）如图丙是多用表的刻度盘，当选用量程为50mA的电流挡测量电流时，指针指于图示位置，则所测电流为______mA；若选用倍率为“×100”的电阻挡测量电阻时，指针也指示在图示同一位置，则所测电阻的阻值为______Ω．如果要用此多用表测量一个约2.0×104Ω的电阻，为了使测量比较精确，应选的欧姆挡是______（选填“×10”、“×100”、“×1k”）．换挡结束后，实验操作上首先要进行的步骤是______．

5、简答题  在“描绘小灯泡的伏安特性曲线”的实验中，小灯泡标有“3.8V、1.14W”字样；
电压表V量程5V，内阻约为5kΩ；直流电源E的电动势4.5V，内阻不计；开关S及导线若干；其它供选用的器材还有：
电流表A1量程250mA，内阻约为2Ω；电流表A2量程500mA，内阻约为1Ω；
滑动变阻器R1阻值0～10Ω；滑动变阻器R2阻值0～2kΩ．
为了使调节方便，测量的准确度高：
①实验中应选用电流表______，滑动变阻器______．
②在虚线框内画出实验电路图．______
③由正确实验操作得到的数据描绘出小灯泡的伏安特性曲线如图（甲）所示，将本实验用的小灯泡接入如图（乙）所示的电路，电源电压恒为6V，定值电阻R3=30Ω．电流表A读数为0.45A，此时小灯泡消耗的实际功率为______W．（不计电流表A的内阻）．
