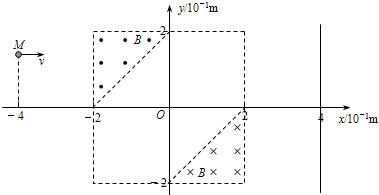

1、简答题  如图所示，在直角坐标系的第二象限和第四象限中的直角三角形区域内，分布着磁感应强度均为B=5.0×10-3T的匀强磁场，方向分别垂直纸面向外和向里．一质量m=6.4×10-27kg、电荷量q=+3.2×10-19C的未知带电粒子（未知带电粒子重力不计），由静止开始经加速电压U=1250V的电场（图中未画出）加速后，从坐标点M（-4， 2 ）处平行x轴向右运动，并先后通过两个匀强磁场区域． （1）求未知带电粒子在磁场中的运动半径．（结果用根式表示） （2）在图中画出从直线x=-4到直线x=4之间未知带电粒子的运动轨迹，并在图中标明轨迹与直线x=4坐标． （3）求出未知带电粒子在两个磁场区域偏转所用的时间． 2、选择题  如图所示，在竖直虚线MN和M′N′之间区域内存在着相互垂直的匀强电场和匀强磁场，一带电粒子（不计重力）以初速度v0由A点垂直MN进入这个区域，带电粒子沿直线运动，并从C点离开场区．如果撤去磁场，该粒子将从B点离开场区；如果撤去电场，该粒子将从D点离开场区．则下列判断正确的是（ ? ） A．该粒子由B、C、D三点离开场区时的动能相同 B．该粒子由A点运动到B、C、D三点的时间均不相同 C．匀强电场的场强E与匀强磁场的磁感应强度B之比E/B=v0 D．若该粒子带负电，则电场方向竖直向下，磁场方向垂直于纸面向外

3、选择题  下列说法中正确的是（ ? ）
A．磁感应强度越大的地方，线圈面积越大，则穿过线圈的磁通量越大
B．闭合电路中接在电源两极间的电压表测得的电压等于电源电动势
C．电源的电动势反映电源把其他形式的能转化为电能本领的大小
D．电流元1I，在磁场中受安培力为F，则磁感应强度B可能大于或等于F/IL

4、计算题  如图甲所示，M、N为水平放置的平行板电容器的两个极板，极板长L="0.2" m，两板间距d=0.1m，在M、N间加上如图乙所示的电压，一个带电粒子的电量q =+1.0×10-6C、质量m=1.0×10-8kg，粒子重力不计，求：
（1）0~1×10-3s电容器内部场强的大小和方向；
（2）若在t=0的时刻，将上述带电粒子从紧靠M板中心处无初速释放，求粒子从M板运动到N板所经历的时间t；
（3）若在t=0的时刻，上述带电粒子从靠近M板的左边缘处以初速度v0水平射入两极板间,且粒子沿水平方向离开电场，求初速度v0的大小。

5、填空题  在“测定金属的电阻率”的实验中：
（1）如图所示的三个图分别为用螺旋测微器测金属线的直径、用伏安法测金属丝的电阻过程中电压表和电流表的示数情况．从图上可以读出：该金属丝的直径d为______mm，电压表的示数U为______V，电流表的示数I为______A．

（2）用直接测量的量表示的测量金属电阻率的公式为______，若已知金属导线的长度为38cm，根据上面读出的数据计算出的金属电阻率为ρ=______Ω?m．（结果保留一位有效数字）
