1、简答题  一个电流、电压两用表的电路如图所示，小量程电流表G的量程是0.001A，内阻是100Ω，两个电阻的阻值是，问：
（1）双刀双掷电键接到哪边是电流表，接到哪边是电压表？
（2）电流表、电压表的量程各是多大？

2、实验题  小灯泡灯丝的电阻会随温度的升高而变大，某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：?

3、实验题  某实验小组研究一白炽灯两端电压与电流的关系，得到了一组数据，并描绘出其I-U图线如图中（a）所示。

①由图线可看出该白炽灯的电阻随电压的增大而________（选填“增大”或“减小”）
②实验还用到了下列器材：直流电源、滑动变阻器、电压表、电流表、开关及导线若干。请在图（b）中以笔划线代替导线按实验要求将实物图补充完整。

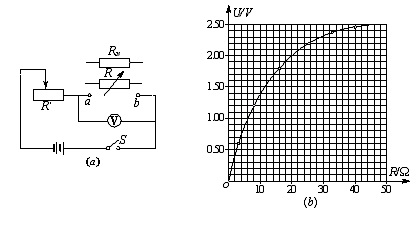

4、简答题  某同学利用如图（a）所示的实验电路来测量某电阻Rx的阻值．将电阻箱接入a、b之间，闭合开关，适当调节滑动变阻器R′后保持其阻值不变．改变电阻箱的阻值R，得到一组电压表的示数U与R的数据，根据实验数据作出U-R关系图象如图（b）所示．用待测电阻Rx替换电阻箱，读得电压表示数为2.00V．利用测绘的U-R图象可得Rx=______Ω．
?

5、实验题  某研究小组研究《小灯泡电阻随温度变化的规律》，实验中需要描绘小灯泡（额定电压为3.8V，额定电流为0.32A）的伏安特性曲线，给定的实验器材如下：（本实验要求小灯泡的电压从零开始调至额定电压）

直流电源的电动势为4V，内阻不计
电压表V（量程4V，内阻约为5kΩ）、
电流表A1（量程0.6A，内阻约为4Ω）、
电流表A2（量程3A，内阻约为1Ω）、滑动变阻器R1（0到1000Ω，0.5A）
滑动变阻器R2（0到10Ω，2A）?热敏温度计、开关、导线若干。

①若该同学误将电流表和电压表接成如图甲所示的电路，其他部分连接正确，接通电源后，以下说法正确的是（?）
A．小灯泡将发光? B．小灯泡将不亮
C．电压表会烧坏? D．电流表将会烧坏
②下列关于该实验的说法，正确的是(? )
A．实验电路应选择图乙中的电路图（a）
B．电流表应选用A2?
C．滑动变阻器应该选用R2
D．若采用如图乙（a）所示电路图，实验前，滑动变阻器的滑片应置于最右端
③该同学按照正确的电路图和正确的实验步骤，描出的伏安特性曲线如图丙所示，并观察到随电压增大，小灯泡温度升高；从图中可知小灯泡的阻值在电压2.0～3.8V的范围内随小灯泡两端的电压的增大而 ___________（填“增大”、“减小”、或“不变”），其原因是_??。

④若该小灯泡与阻值为R0=10Ω的定值电阻串联后，直接与实验中所用电源相连接，那么小灯泡两端电压为?V，此时小灯泡的实际功率为?W（计算结果取2位有效数字）。
