1、填空题  图所示是一个电流、电压两用表的电路，电流表G的量程是100?μA，内阻是1?000Ω，电阻R1=0.1Ω，R2=99?000Ω，当双刀双掷开关接到a、b上时，电流表改装成为______表，其量程是______；当双刀双掷开关接到c、d上时，电流表改装成为______表，其量程是______．

2、选择题

如图所示，质子、氘核和α粒子都沿平行金属板中心线OO′方向射入两板间，板内存在匀强电场，粒子从板间射出后都能打在荧光屏上．下列说法中正确的是（　　）

3、简答题  （1）有一根横截面为正方形的薄壁管（如图1所示），用游标为20分度的游标卡尺测量其外部的边长l的情况如图2甲所示；用螺旋测微器测得其壁厚d的情况如图6乙所示．则此管外部边长的测量值为l=______cm；管壁厚度的测量值为d=______mm．

（2）一种电池标称电动势为9V，内电阻约50Ω，允许的最大输出电流为50mA．为了较准确的测量这个电池的电动势和内电阻，可以设计出如图3所示的实验电路，已知实验中所使用的电压表内电阻足够大，可以忽略其对电路的影响；图中R为电阻箱，阻值范围为0～999.9Ω，R0为保护电阻．
①实验室里备用的定值电阻有以下几种规格：
A．10Ω?B．50Ω?C．150Ω?D．500Ω
实验时，R0应选用______较好（填字母代号）．
②按照图3所示的电路图，将图4所示的实物连接成实验电路．
③在实验中，当变阻箱调到图5所示位置后，闭合开关S，电压表的示数为8.70V，此时通过电阻箱的电流为______mA．
④断开开关S，调整电阻箱的阻值，再闭合开关S，读取并记录电压表的示数．多次重复上述操作，可得到多组电压值U和通过电阻箱的电流值I，利用多次读取和计算出的数据，作出如图6所示的图线．根据图线可知，该电池的电动势E=______V，内电阻r=______Ω．

4、实验题  下列有关高中物理实验的描述中，正确的是?。
A．在“用单摆测定重力加速度”的实验中，如果摆长的测量及秒表的读数均无误，而测得的g值明显偏小，其原因可能是将全振动的次数n误计为n－1
B．在用打点计时器“研究匀变速直线运动”的实验中，通过在纸带上打下的一系列点迹可求出纸带上任意两个点迹之间的平均速度
C．在“验证机械能守恒定律”的实验中，必须要用天平测出下落物体的质量
D．在“验证力的平行四边形定则”的实验中，拉橡皮筋的细绳要稍长，并且实验时要使弹簧测力计与木板平面平行，同时保证弹簧的轴线与细绳在同一直线上

5、实验题  为了测量一节干电池的电动势和内电阻，实验室准备了下列器材供选用：
A．待测干电池一节
B．直流电流表（量程0~0.6~3 A，0.6 A挡内阻为0.1Ω，3 A挡内阻为0.02Ω）
C．直流电压表（量程0~3~15 V，3 V挡内阻为5 kΩ，15 V挡内阻为25 kΩ）
D．滑动变阻器（阻值范围为0~15Ω，允许最大电流为1A）
E．滑动变阻器（阻值范围为0~1000Ω，允许最大电流为0.2 A）
F．开关
G．导线若干

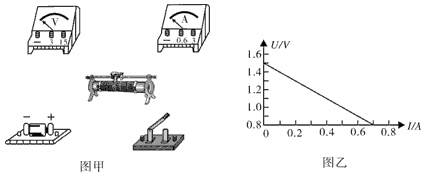

（1）在图甲中将所选器材，用铅笔画线代表导线进行实物连线；
（2）为尽可能减少实验的误差，其中滑动变阻器选_________（填代号）；
（3）根据实验记录，画出的U-I图线如图（乙）所示，从中可求出待测干电池的电动势为E=_________V，内电阻为r=_________Ω。
