1、选择题  如图所示，沿水平方向放置的平行金属板a和b，分别与电源的正、负极相连，两板的中央沿竖直方向各有一个小孔，今有一个带正电的液滴，自小孔的正上方的P点由静止自由落下，先后穿过两个小孔后的速度为v1。若使a板不动，若保持电键K断开或闭合，b板向上或向下平移一小段距离，相同的液滴仍然从P点由静止自由落下，先后穿过两个小孔后的速度为v2，在不计空气阻力的情况下，下列说法正确的是

[? ]
A．若电键K保持闭合，向下移动b板，则v2＞v1
B．若电键K闭合一段时间后再断开，向下移动b板，则v2＞v1
C．若电键K保持闭合，无论向上或向下移动b板，则v2=v1
D．若电键K闭合一段时间后再断开，无论向上或向下移动b板，则v2＜v1

参考答案：BC

本题解析：

本题难度：一般

2、简答题  在“测定某电源的电动势和内阻”实验中，实验电路如图（甲）所示，R为电阻箱，阻值范围0～9999Ω，R0是保护电阻，V为理想电压表．该同学连接好电路后，闭合电键S，改变电阻箱的电阻值，读取电压表的示数．根据读取的多组数据，他画出了图（丙）所示的图象．
（1）请在图（乙）中选择合适的器材根据电路图（甲）画线连接实物图．
（2）在图（丙）所示图象中，当

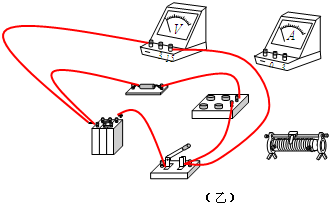

参考答案：（1）根据电路图连接实物图，如图所示．
（2）在图（丙）所示图象中，当1U=0.10V-1时，知外电阻的倒数为零，则外电阻趋向于无穷大，则外电路处于断路状态．
（3）因为E=U+UR+R0r，解得1U=1E+rE?1R+R0，可知图线的纵轴截距等于A=1E=0.1，则E=10V．
图线的斜率k=rE=0.30-0.104×10-2=5，r=50Ω．
故答案为：（1）



（2）断路
（3）10；50．

本题解析：

本题难度：一般

3、填空题  如图所示，质量为m、电荷量为q的带电粒子，以初速度v0垂直射入场强为E方向竖直向下的匀强电场中，该粒子在电场中的经历时间______后，其即时速度的方向与初速度方向成30°角．在这过程中粒子的电势能增量为______．（不计重力）

参考答案：
（1）带正电的粒子垂直进入电场后做类平抛运动，如图所示：



粒子在垂直电场方向的做匀速直线运动vx=v0
粒子在电场方向做初速度为0的匀加速直线运动vy=at=qEmt
当粒子速度方向与初速度方向成30°角时，如图，vy=vxtan30°=

本题解析：

本题难度：一般

4、选择题  一个多用电表的电池已使用很久了，但是转动调零旋钮时，仍可使表针调至零欧姆刻度．这时测量出的电阻值R测与所测电阻的真实值R真相比较，下列说法中正确的是（ ? ）
A．R测=R真
B．R测＞R真
C．R测＜R真
D．无法判断

参考答案：B

本题解析：

本题难度：简单

5、实验题  关于做“测电源电动势和内电阻”的实验。
（1）有同学按图（a）电路进行连接，他用到的6根导线是aa′、bb′、cc′、dd′、d′e和bf ，由于其中混进了一根内部断开的导线，所以当他按下开关后，发现两个电表的指针均不偏转，他用多用表的电压档测量bc′间的电压，读数约为1.5V（已知电池电动势约为1.5V），根据上述现象可推得，这6根导线中可能哪几根内部是断开的？答：_____________（写导线编号）。为了确定哪一根导线的内部是断开的，他至少还要用多用表的电压档再测量几次？答：______________次。
（2）排除故障后，该同学通过改变滑动变阻的电阻，测得了6组U、I的数据，根据第1、2、3、4、5和6组的数据，他在U-I图上标出了这些数据点，并且按照这些数据点的分布绘制了相应的U-I图线（如图（b）所示），由这一图线，可求得电源的电动势E为________V，内电阻r为________Ω。如果他不利用这一图线，而是利用任意两组U、I数据，那么当他选择哪二组数据时求出的E、r值误差最大？答：________________（写数据组编号） 。

参考答案：（1）bb′、cc′，1
（2）1.45（或1.46、1.44），0.5（或0.51、0.49），2、3
