高考物理知识点总结《变压器原理》试题特训（2017年最新版）(七)

2017-11-05 16:42:16 来源:91考试网作者:www.91exam.org 【大中小】

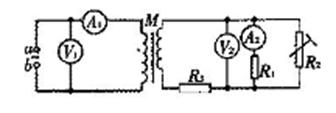

1、选择题如图所示a、b间接人正弦交流电，变压器右侧部分为一火灾报警系统原理图，R2为热敏电阻，随着温度升高其电阻变小，所有电表均为理想电表，电流表A2为值班室的显示器，?显示通过R1的电流，电压表V2显示加在报警器上的电压(报警器未画出)，R3为一定值电阻。当R2所在处出现火情时，以下说法中正确的是(? )

A．V1的示数不变，V2的示数减小
B．V1的示数减小，V2的示数减小
C．A 1的示数增大，A 2的示数增大
D．A 1的示数减小，A 2的示数减小

2、选择题如图所示，理想变压器的副线圈上通过输电线接有三只灯泡L1、L2和L3，输电线的等效电阻为R，原线圈接有一个理想的电流表，电源电压大小不变．开始时开关S接通，当S断开时，以下说法正确的是（　　）
A．原线圈两端P、Q间的输入电压减小
B．等效电阻R上消耗的功率变大
C．原线圈中电流表示数变小
D．灯泡L1和L2变亮

3、选择题下图中,可以将电压升高给电灯供电的变压器是

4、选择题如图所示为一理想变压器，原副线圈的匝数之比为1：n，副线圈接一定值电阻R，则（　　）
A．若ab之间接直流电压U，则R中的电流为

nU
R

B．若ab之间接直流电压U，则原、副线圈中的电流均为零
C．若ab之间接交流电压U，则原线圈中的电流为

n2U
R

D．若ab之间接交流电压U，则副线圈中的电流为

U
nR

5、简答题如图所示，接于理想变压器中的三个规格相同的灯泡A、B、C都正常发光，试求：（1）理想变压器的原副线圈匝数比n1：n2为多少？
（2）若仅将B、C改为串联，输入电压U不变，则此时三个灯泡的功率之比多大？
