参考答案：AD

本题解析：

本题难度：一般

2、实验题  在用电流表和电压表测定电池的电动势和内阻的实验中：右上图是根据实验数据画出的U-I图像。由此可知这个干电池的电动势E="_______" V，内电阻r=_______Ω。

参考答案：1.5? 1

本题解析：略

本题难度：简单

3、实验题  在做“用电流表和电压表测电池的电动势E(约３V)和内电阻r的实验时，部分器材参数如下：电压表（量程3V）　电流表（量程0.6A）保护电阻R0（阻值为3Ω ） 滑动变阻器（阻值约30Ω）
⑴某同学设计的电路图如图所示．当他闭合开关时发现电压表有示数，电流表没有示数．反复检查后发现电路连接完好，估计是某一元件断路，因此他拿来多用电表检查故障．他的操作如下：

①断开电源开关s
②将多用表选择开关置于×1Ω档，调零后，
红黑表笔分别接R两端，读数为30Ω
③将多用表选择开关置于×100Ω档，调零后，将红黑表笔分别接电压表两端，发现指针读数如图所示,则所测阻值为?Ω，然后又将两表笔接电流表两端，发现指针位置几乎不变．
由以上操作可知，发生断路故障的元件是?　?．
⑵在更换规格相同的元件后，他改变滑动变阻器的阻值，测出了6组对应的数据后，想通过描点作图的方法求电动势E与内阻r，如右图所示，请继续完成图象，根据
图象可求得该电源的电动势E＝　?　．并可求出电源内阻r =?．（保留两位有效数字）

参考答案：（1)2000欧姆?电流表
（2）E=2.8至2.9V? r=2.6至2.9欧姆

本题解析：略

本题难度：一般

4、实验题  （7分）某同学用如图所示装置“研究物体的加速度与外力关系”，他将光电门固定在气垫轨道上的某点B处，调节气垫导轨水平后，用重力为F的钩码，经绕过滑轮的细线拉滑块，每次滑块从同一位置A由静止释放，测出遮光条通过光电门的时间t。改变钩码个数，重复上述实验。记录的数据及相关计算如下表。

实验次数	1	2	3	4	5
F/N	0.49	0.98	1.47	1.96	2.45
t/（ms）	40.4	28.6	23.3	20.2	18.1
t2/（ms）2	1632.2	818.0	542.9	408.0	327.6
	6.1	12.2	18.4	24.5	30.6

参考答案：（1）

（2）与成正比
（3）
在误差允许范围内，物体质量一定时，加速度与外力成正比

本题解析：（1）通过表中数据，大致看出与成正比，因此应作出图象。（2）所得的图线是一条直线，所以与成正比。（3）推导过程：?所以a与成正比，而与成正比，因此a与F成正比。在误差允许范围内，物体质量一定时，加速度与外力成正比

本题难度：一般

5、实验题  小明在超市购买灭蚊产品时发现了一款新型电热灭蚊器，据产品说明书介绍，该产品是利用PTC半导体材料制成的一种恒温加热棒对灭蚊液加热，使灭蚊液缓慢持久地挥发而达到驱蚊灭蚊的目的。小明在网络上查询得知：PTC是一种正温度效应的热敏电阻，其电阻随温度的升高而增大。为了进一步了解PTC材料的特性，小明将灭蚊器中的加热棒拆下，并在学校实验室找到了下列实验器材：
电压表：当量程为15 V时，内阻约为50 kΩ；当量程为3V 时，内阻约为10 kΩ
电流表：当量程为3A时，内阻为1 Ω；当量程为0.6 A时，内阻为10Ω
滑动变阻器R1：总电阻为100Ω
滑动变阻器R2：总电阻为20 Ω
电源E：电动势12 V，内阻不计
开关一个，导线若干
小明选择好适当的器材，在进行多次实验后作出加热棒的伏安特性曲线，如图(a)所示。
（1）在该实验中，小明选择电压表的量程为____V，电流表的量程为____A，滑动变阻器为____（填写仪器的代号）。
（2）在图(b)所示的虚线框中画出小明测量伏安特性时的电路图（PTC加热棒用电阻符号表示）。
（3）用笔画线代替导线，将实物图(c)中的器材按电路图连接完整。

参考答案：（1）15，0.6，R2

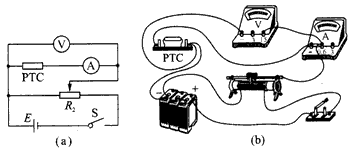

（2）如图(a)所示
（3）如图(b)所示

本题解析：

本题难度：困难
