1、实验题

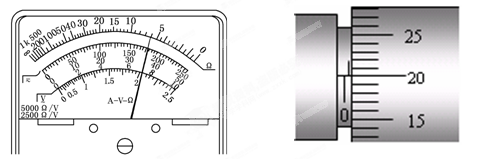

小题1:某同学要测量一长为L的电阻丝的阻值，他先使用多用电表×1挡测量，多用电表的指针如图所示，则此时从多用电表上读得R=　?Ω. 用螺旋测微器测量该电阻丝直径时,测量结果如图所示，由图可读出d=_________mm。

小题2:为了测定电阻丝的阻值，该同学在实验室中找到了以下器材：
A.电压表V(量程3V、内阻约为几千欧)
B.电流表A(量程0.6A、内阻约等于1Ω)
C.滑动变阻器R（最大阻值为20Ω）
D.电源E(电动势3V，内阻不计)
E.电键和导线
为了使电阻丝阻值测量更为精确且要求滑动变阻器连成限流接法，请你根据所给各电路元件设计适合的电路图。

小题3:根据以上实验电路测得的电流和电压值分别为I、U，则可以得到该电阻丝的电阻率的表达式ρ=?（结果用U、I、d、L等数据表示）

参考答案：
小题1:6?，0.700
小题2:
小题3:

本题解析：小题1:欧姆表的读数为指针的示数×倍率，所以该被测电阻的阻值为6×1Ω=6Ω
螺旋测微器的读数是由固定刻度与旋转刻度组合，且最后加上估计值而成．
0.5mm+20.0×0.01mm=0.700mm，所以读数为0.700mm?
小题2:电流表的内阻和被测阻值接近，所以采用外接，滑动变阻器采用限流式，故实验电路图如下：

小题3:根据欧姆定律：
以及电阻定律：
又因为
联立解得：

本题难度：一般

2、实验题  某同学在做“描绘小电珠的伏安特性曲线”的实验中得到如下一组U和I的数据：

(1)在图上画出I－U图线；
(2)从图线上可以看出，当功率逐渐增大时，灯丝电阻的变化情况是? ；
(3)这表明导体的电阻随温度升高而? 。

参考答案：（1）图“略”
（2）先不变后增大
（3）?增大

本题解析：

本题难度：一般

3、实验题  一多用电表的欧姆档有4档，分别为×1 Ω、×10 Ω、×100 Ω、×1 kΩ，现用它来测量一未知电阻的阻值.当用×100 Ω档测量时，发现指针偏转的角度很小，为了使测量结果更准确，测量前就进行如下两项操作，先_______，接着____? ___，然后再测量并读数.

参考答案：把选择开关拨到×1 kΩ档；调零

本题解析：当使用欧姆表时，如果指针偏转角度小，则电阻太大，需要降低档位，所以先把选择开关拨到×1 kΩ档；在使用欧姆表的时候，每调一次档位，需要重新对电表欧姆调零，在测量读数，
点评：本题的关键是能从指针偏转角度的特点，判断电阻的大小，然后再选择档位

本题难度：简单

4、选择题  如图所示，用伏安法测Rx时，不知Rx大约数值，为了选择正确电路减小误差，先将仪器接好，只空出电压表的一个接头K，然后将K和a、b分别接触一下，则

A．若A示数有明显变化，K应接a
B．若A示数有明显变化，K应接b
C．若V示数有明显变化，K应接a
D．若V示数有明显变化，K应接b
