1、实验题  （12分）某同学利用学过物理知识测量电阻Rx的阻值及探究额定功率为4W、额定电压为4V的小灯泡消耗的功率与电压的关系，进行如下操作：


（1）用多用电表测该电阻的阻值，选用“”倍率的电阻档测量，发现指针偏转角度太大，因此需选择＿＿＿倍率的电阻档（选填“”“”），欧姆调零后再进行测量，示数如图所示，测量值为＿＿ ＿Ω。
（2）为了探究额定功率为4W、额定电压为4V的小灯泡消耗的功率与电压的关系，该同学准备了如下的实验器材：
A. 电压表V1（0～2V，内阻2kΩ）；
B. 电压表V2（0~15V，内阻15kΩ）
C. 电流表A（0～1A，内阻约1Ω）；?
D. 定值电阻R1＝2kΩ
E. 定值电阻R2＝16kΩ；?
F. 滑动变阻器R（15Ω，2A）
G. 学生电源（直流6V，内阻不计）；?
H. 开关、导线若干
①为了减小实验误差，电压表应选用________，定值电阻应选用_________（均用序号字母填写）；
②在探究功率与电压的关系时，要求电压从零开始调节，并且多次测量，画出满足要求的电路图；
③根据设计的电路图，写出电压表读数UV与小灯泡两端电压U的关系__________。若小灯泡的电功率为P，则关系图线可能正确的是__________。

参考答案：（1），13Ω；（2）①A（或V1）；D（或R1）②电路图见解析；③；C；

本题解析：（1）欧姆表指针偏转角过大，说明所测电阻较小，就换用小倍率重新测量，原来为倍率，故应换用倍率；由读数规则可知此电阻为，欧姆表无需估读，故填写13Ω也正确；（2）①因灯泡额定电压为4V，故选用15V量程会使测量误差偏大，而选用2V量程又太小，不能使灯泡正常发光，题目中有定值电阻，根据串联电路特点，可将电压表改装为4V量程左右的电表进行实验，电压表本身内阻为2kΩ,故选用2kΩ的定值电阻可使实验顺利进行；②要求电压从零开始变化，故变阻器应采用分压式接法，实验电路如下图所示：

③根据串联电路特点知，灯泡电压与电压表示数间的关系为；根据，灯泡灯丝电阻随温度的升高而增大，故在图像中，斜率逐渐变小，所以可知，只有选项C可能是正确的；

本题难度：简单

2、选择题  用某种金属制成粗细均匀的导线，通以一定大小的恒定电流，过一段时间后，导线升高的温度
[? ]
A．跟导线的长度成正比
B．跟导线的长度成反比
C．跟导线的横截面积成正比
D．跟导线的横截面积成反比

参考答案：D

本题解析：

本题难度：一般

3、选择题  下图所列的4个图象中，最能正确地表示家庭常用的白炽电灯在不同电压下消耗的电功率P与电压平方U 2之间的函数关系的是以下哪个图象?（ 　）?
?

参考答案：C

本题解析：根据公式可得,故图像的斜率表示白炽灯电阻的倒数，我们知道家庭所用的白炽灯的电阻随着电压的增大而增大，所以在减小，即图像的斜率在减小，故选C，
点评：做本题的关键是知道白炽灯随电压的变化规律以及图像的斜率表示的物理含义

本题难度：简单

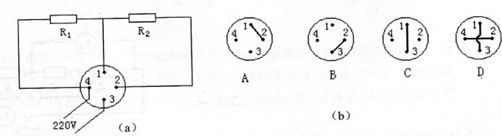

4、选择题  有一只家用电熨斗，其电路结构如图（a）所示，图中1、2、3、4是内部4个接线柱，改变内部接线方式可使电熨斗获得低、中、高三个不同的温度档。图（b）是它的四种不同的连线方式，其中能获得高档温度的连线方式是图（b）中的（?）

参考答案：D

本题解析：分析：获得高温度即电路的功率最大，由电路的串并联知识可知，当两个电阻并联时，电路的总电阻最小，功率最大．
解答：解：由P=可知，电压一定时，电路的电阻越小，功率越大，由图可知当两个电阻并联时，电路的总电阻最小，功率最大，所以D正确．
故选D．

本题难度：一般

5、简答题  如图所示，灯L上标有200 W，电动机上标有2 000 W，在A、B两端加上220 V电压时，灯和电动机均正常工作，求电灯正常工作时的电阻.

参考答案：2 Ω

本题解析：已知电灯正常工作时的功率为额定功率?200 W，若能求出通过电灯的电流，即可求出电灯工作时的电阻.
设A、B间的总电流为I，A、B两端的电压?U="220" V，依题意得：
A、B间消耗总功P="UI=200+2" 000，所以，
由PL=IL2R得R=PL/IL2=200/102 Ω="2" Ω.

本题难度：简单
