参考答案：A

本题解析：

本题难度：简单

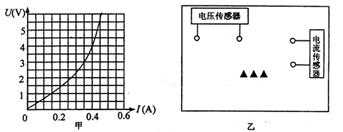

3、实验题  （10分）利用传感器可以探测、感受外界的信号、物理条件等。图甲所示为某同学用传感器做实验得到的小灯泡的U—I关系图线。

（1）实验室提供的器材有：电流传感器、电压传感器、滑动变阻器A（阻值范围0~10Ω）、滑动变阻器B（阻值范围0~100Ω）、电动势为6V的电源（不计内阻）、小灯泡、电键、导线若干。该同学做实验时，滑动变阻器选用的是?（选填“A”或“B”）；请在图乙的方框中画出该实验的电路图。
（2）如果将该小灯泡接入丙图所示的电路中，已知电流传感器的示数为0．3A，电源电动势为3V。则此时小灯泡的电功率为?W，电源的内阻为?Ω。

参考答案：（1）A 如图（分压解法、外接法）

（2）0.66~0.72? 2~2.67

本题解析：（1）滑动变阻器选用分压式连接，所以要选择电阻较小的滑动变阻器?（2）在甲图中画出路端电压和电流的关系图像，与纵坐标的交点为电源电动势，与横坐标的交点为短路电流，交点为小灯泡的实际工作电流和电压，倾斜直线的斜率表示电源内阻的大小

本题难度：一般

4、选择题  机器人具有三个部分，它们分别是传感器、控制器和执行器。模块机器人的控制器内存有5种控制方法，可使用的传感器大致有5类，列表如下。执行模块为小灯模块、电动机模块。某位同学要设计一个装置，当有光照射且有声音时，电动机才会转，则应选择的控制序号和传感器序号正确的是

[? ]
A．01，02 04
B．04，03 05
C．03，02 04
D．02，03 04

参考答案：C

本题解析：

本题难度：一般

5、填空题  下图是热水器系统的恒温器集成电路，当温度低时，热敏电阻的阻值很大，温度高时热敏电阻的阻值就很小，只有当热水器中有水且水的温度低时，发热器才会开启并加热；反之，便会关掉发热器。如果热水器中没有水时，电路中B点处于____________电势（填“高”或“低”），这个逻辑电路是____________门电路。

参考答案：低，与

本题解析：
