1、实验题  利用气垫导轨验证机械能守恒定律，实验装置示意图如图1所示：

(1)实验步骤：
①将气垫导轨放在水平桌面上，桌面高度不低于1m，将导轨调至水平；
②用螺旋测微器测量挡光条的宽度l，结果如图2所示，由此读出l=________mm；

③由导轨标尺读出两光电门中心之间的距离s=__________m；
④将滑块移至光电门1左侧某处，待砝码静止不动时，释放滑块，要求砝码落地前挡光条已通过光电门2；
⑤从数字计时器（图1中未画出）上分别读出挡光条通过光电门1和光电门2所用的时间△t1和△t2；
⑥用天平称出滑块和挡光条的总质量M，再称出托盘和砝码的总质量m。
(2)用表示直接测量量的字母写出下列所示物理量的表达式：
①滑块通过光电门1和光电门2时瞬时速度分别为v1=__________和v2=________。
②当滑块通过光电门1和光电门2时，系统(包括滑块、挡光条、托盘和砝码)的总动能分别为Ek1=___________和Ek2=__________。
③在滑块从光电门1运动到光电门2的过程中，系统势能的减少△Ep=__________(重力加速度为)。
(3)如果△EP=EK2－EK1，则可认为验证了机械能守恒定律。

2、填空题  某同学采用如图所示的实验装置做“验证机械能守恒定律”的实验时，请指出这个实验过程中产生误差的主要原因（找出两条即可）：______．

3、简答题  “验证机械能守恒定律”的实验可以采用如图所示的甲或乙方案来进行．
（1）比较这两种方案，______（选填“甲”或“乙”）方案好些，理由是______．


（2）如图丙是该实验中得到的一条纸带，测得每两个计数点间的距离如图中所示，已知每两个计数点之间的时间间隔T=0.1s．物体运动的加速度a=______；该纸带是采用______（选填“甲”或“乙”）实验方案得到的，简要写出判断依据______．

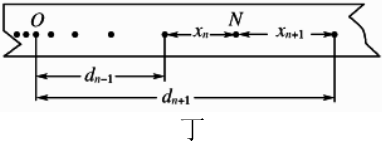

（3）如图丁所示是采用甲方案时得到的一条纸带，在计算图中N点速度时，几位同学分别用下列不同的方法进行，其中正确的是______
A．vN=gnT? B．vN=

4、简答题  在《验证机械能守恒定律》的实验中，已知重锤的质量为m，使用的交流电的频率为f．重锤从高处由静止开始下落，重锤上拖着的纸带通过打点计时器打出一系列的点，对纸带上的点进行测量并通过计算，就可以验证机械能守恒定律．
如图所示，选取纸带上打出的连续五个点A、B、C、D、E，测出A点距起始点O的距离为s0，点A、C间的距离为sl，点C、E间的距离为s2，用以上给出的已知量写出C点速度的表达式为vC=______，打点计时器在打O点到C点的这段时间内，重锤的重力势能的减少量为______，动能的增加量为______．

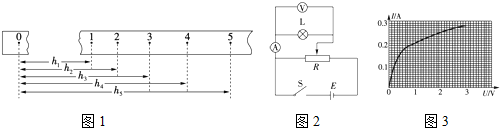

5、简答题  （Ⅰ）（1）在“验证机械能守恒定律”实验中，打出的纸带如图1所示．设重锤质量为m，交流电周期为T，则打点4时重锤的动能可以表示为______．
（2）为了求起点0到点4重锤的重力势能变化量，需要知道重力加速度g的值，这个g值应该是______．（填选项的序号即可）
A．取当地的实际g值
B．根据打出的纸带，用△s=gT2求出
C．近似取10m/s2即可
D．以上说法均不对

（Ⅱ）有一额定电压为2.8V，功率约为0.8W的小灯泡，现要用伏安法描绘这个灯泡的图3线，有下列器材供选用：
A．电压表（0～3V，内阻6kΩ）
B．电压表（0～15V，内阻30kΩ）
C．电流表（0～3A，内阻0.1Ω）
D．电流表（0～0.6A，内阻0.5Ω）
E．滑动变阻器（10Ω，2A）
F．滑动变阻器（200Ω，0.5A）
G．蓄电池（电动势6V，内阻不计）
（1）用如图2所示的电路进行测量，电压表应选用______，电流表应选用______，滑动变阻器应选用______．（用序号字母表示）
（2）通过实验测得此灯泡的伏安特性曲线如图所示，由图线可求得此灯泡在正常工作时的电阻为______Ω；
（3）若将此灯泡与电动势6V、内阻不计的电源相连，要使灯泡正常发光，需串联一个阻值为______Ω的电阻．
