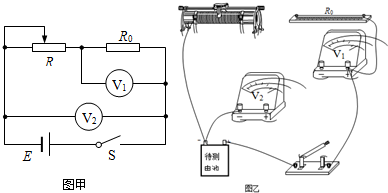

1、简答题  某同学为了测量某电池的电动势?E和内阻?r，设计了如图甲所示的电路．已知定值电阻R0=20Ω，电压表V2的内阻很大，可视为理想电压表． （1）根据图甲所示电路，请在乙图中用笔画线代替导线，完成实物电路的连接． （2）实验中，该同学移动滑动变阻器滑片，读出电压表V1和V2的示数U1、U2，数据如下表所示．请根据表格中的数据在图丙所示的坐标纸中画出U2-U1的图线． 次数 1 2 3 4 5 6 U1/V 1.0 2.0 3.0 4.0 4.5 5.0 U2/V 16.5 15.2 15.0 12.0 11.1 10.3 （3）由图象可得该电源的电动势E=______V，内阻r=______Ω． （4）实验电路测得的电源内阻的阻值______（选填“大于”、“小于”或“等于”）真实值． 2、选择题  如图所示，平行板电容器保持与直流电源两极连接，电子由静止开始从A板向B板运动，当到达B板时速度为v，则（ ? ） A．当增大两板间距离后，电容器电量Q变大，v也增大 B．当减小两板间距离后，电容器电量Q变大，v也增大 C．当增大两板间距离后，电容器电量Q变小，v保持不变 D．当增大两板间距离后，电容器电量Q变小，v也变小

3、计算题  如图所示，在x>0的空间中，存在沿x轴正方向的匀强电场E；在x<0的空间中，存在沿x轴负方向的匀强电场，场强大小也为E。一电子（-e，m）在x=d处的P点以沿y轴正方向的初速度V0开始运动，不计电子重力。求：
（1）电子的x方向分运动的周期；
（2）电子运动的轨迹与y轴的各个交点中，任意两个交点的距离。

4、选择题  如图所示，电子在电压为U1的加速电场中由静止开始运动，然后进入电压为U2的两块平行极板间的电场中，入射方向和极板平行．整个装置放在真空中，在满足电子能射出平行板区的条件下，一定能使电子的偏角θ变大的是（　　）
A．U1变大、U2变大
B．U1变小?U2变小
C．U1变大、U2变小
D．U1变小、U2变大

5、填空题  在“测定金属丝电阻率”实验中：

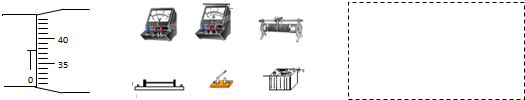

（1）用螺旋测微器测金属的电阻率的直径如右图所示，该金属的直径为______mm．
（2）已知电阻丝的电阻约为5Ω，现备有下列器材测量该电阻丝的电阻时选用，应选用的器材有______（只填代号）
A量程是0.6A，内阻是0.5Ω的电流表；
B量程是3.0A，内阻是0.1Ω的电流表；
C量程是3V，内阻是6kΩ的电压表；
D量程是15V，内阻是30kΩ的电压表；
E阻值为0～1kΩ，额定电流为0.5A的滑动变阻器；
F阻值为0～20Ω，额定电流为2A的滑动变阻器；
G蓄电池（6V）；
H开关一个，导线若干．
（3）用上题选择的仪器，设计测量电阻丝电路图，画在虚线框内
（4）根据上题设计的电路图连接实物图．
