1、实验题   用电流表和电压表测电池的电动势和内电阻，提供的器材如图所示

小题1:用实线代表导线把图（甲）所示的实物连接成测量电路．（两节干电池串联作为电源，图中有部分线路已连接好）
小题2:图（乙）中的6个点表示实验中测得的6组电流I、电压U的值，按照这些实验值作出U—I图线，由此图线求得的电源电动势E =" _" V（结果保留三位有效数字），内电阻r =" _" Ω（结果保留两位有效数字）．

参考答案：
小题1:测量电路如图所示
小题2:按照实验值作出的U—I图线如图所示（2分）；2.97V（2.96~2.98V都给2分，结果未保留三位有效数字的均得0分），0.71Ω（0.68Ω~0.74Ω都给2分，结果未保留两位有效数字的均得0分）

本题解析：（1）根据测电池的电动势和内电阻实验的原理可得出实验的电路图；
（2）测出的路端电压和电流已标出，则用直线将这些点连接即可得出U-I图象；图象与纵坐标的交点为电动势；由闭合电路欧姆定律可求出内电阻．
解：（1）测电动势和内电阻的实验电路中，只需要用电压表测出路端电压，电流表测出电路电流，多测几组即可得出结论；故实验电路如图所示：
（2）将各点用直线连接起来，应让尽量多的点分布在直线上，误差较大的要舍去；由图可知，电源的电动势约为2.96～2.98V；由图可知，当电压为2.6V时，电流为0.5A；则有：E=U+Ir；解得：r==0.74Ω；
点评：本题考查测电动势和内电阻的数据处理及实物图的连接，

本题难度：一般

2、选择题  灯泡的伏安特性曲线”的实验中，选用“2.5V3W”的灯泡，所用电流表内阻约为0.5Ω，电压表的内阻约为3kΩ，则应该选择以下哪个实验电路图（　　）
A．
B．
C．
D．

参考答案：描绘灯泡伏安特性曲线，电压与电流应从零开始变化，滑动变阻器应采用分压接法；
灯泡正常发光时的电阻为：R=U2P=2．523≈2Ω，电流表内阻约为0.5Ω，电压表内阻约为3kΩ，
电压表内阻远大于灯泡电阻，电流表应采用外接法，由图示可知，应选择图A所示电路图．
故选：A．

本题解析：

本题难度：简单

3、实验题  图中所示器材为某同学测绘额定电压为2.5 V的小灯泡的I－U特性曲线的实验器材．

（1）根据实验原理，用笔画线代替导线，将图中的实验电路图连接完整．
（2）开关S闭合之前，图中滑动变阻器的滑片应该置于________．(选填“A端”、“B端”或“AB中间”)
（3）实验中测得有关数据如下表：

参考答案：（1）如图（1）；（2）A；（3）如图（2）

本题解析：（1）测绘额定电压为2.5V的小灯泡的I-U特性曲线，电流、电压需从零开始测起，所以滑动变阻器需采用分压式接法，灯泡的电阻较小，属于小电阻，电流表采取外接法．实物连线图如下图（1）．
（2）开关S闭合之前，图甲中滑动变阻器的滑片应该置于A端，使得闭合时，使得测量部分短路，电压、电流为零，起到保护作用．
（3）根据数据描点作图，如下图（2）．

本题难度：一般

4、简答题  用伏安法测电阻，当被测电阻的阻值不能估计时，可采用试接的办法，如图所示，让伏特表一端接在电路上a点，另一端先后接到b点和c点．注意观察两个电表的示数，若安培表的示数有显著变化，则待测电阻的阻值跟______表的内阻可比拟，伏特表的两端应接在a和______点．若伏特表的示数有显著变化，则待测电阻的阻值跟______表的内阻可比拟，伏特表应接在a和______两点．

参考答案：当伏特表分别接在b、c之间，若安培表示数变化明显，说明伏特表的分流作用较大，即说明伏特表的内阻不是很大，则待测电阻的阻值跟伏特表的内阻可比拟，（当伏特表内阻越大时安培表外接法测量越准确），所以应用安培表内接法，即伏特表的两端应接在a和c之间；若伏特表示数变化明显，说明安培表的分压作用较明显，即安培表的内阻与待测电阻可比拟，（安培表内阻越小时安培表的内接法越精确），所以应用安培表的外接法，即伏特表应接在a、b之间．
故答案为：伏特，c，安培，b

本题解析：

本题难度：一般

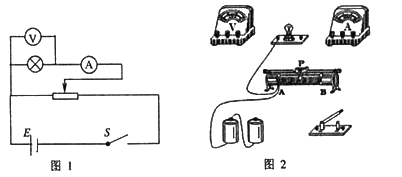

5、实验题  某同学用图1所示电路，测绘标有“3.8 V，0.3 A”的小灯泡的灯丝电阻R随电压U变化的图象。有以下一些器材可供选择：
? 电流表：Al：（量程100mA，内阻约2Ω）；A2：（量程0.6A，内阻约0.3Ω）
? 电压表：Vl：（量程5 V，内阻约5kΩ）；V2：（量程15 V，内阻约15kΩ）
? 滑动变阻器：R1：（阻值0—l0Ω）；R2：（阻值0一100Ω）
? 电源：E：（电动势为4V，内阻约为0.04Ω）；
? 导线和开关。
（1）为了调节方便，测量准确，实验中应选用电流表_____________，电压表_____________，滑动变阻器_____________。（填器材的符号）
（2）根据电路图1，用笔画线代替导线，将图2中的实验电路连接完整。
（3）开关S闭合之前，图2中滑动变阻器的滑片应该置于_____________（选填“A端”、“B端”或“AB中间”）。

参考答案：（1）A2，Vl，Rl
（2）“略”
（3）A端

本题解析：

本题难度：一般
