参考答案：（1）最大? 3000
（2）3000? R2
（3）5.0? 490

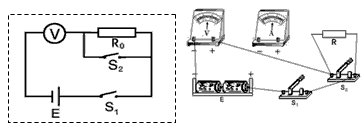

本题解析：（1）开关S闭合前，电阻箱R0的阻值应该调到最大。由U+U/RV·R01= 0.5U+0.5U/RV·R02，解得RV =3000Ω。
（2）根据扩大电压表量程原理，电阻箱R0与电压表串联构成量程为6V的电压表，则R0=3000Ω；滑动变阻器应选阻值范围大的R2。
（3）由闭合电路欧姆定律，E=U+Ir，结合图线解得E=5.0V，图线斜率的绝对值等于电源内阻r=490Ω。

本题难度：一般

4、实验题  如图甲所示，为某同学测绘额定电压为2.5 V的小灯泡的I－U特性曲线的实验电路图。

①根据电路图甲，用笔画线代替导线，将图乙中的实验电路连接完整。
②开关S闭合之前，图甲中滑动变阻器的滑片应该置于_____端（选填“A”、“B”或“AB中间”）
③实验中测得有关数据如下表：
根据表中的实验数据，在图丙中画出小灯泡的I－U特性曲线。

参考答案：①如下图所示；②A；③如下图所示。

本题解析：
试题解析：①连接时，先连接变阻器的主电路，后连接灯泡部分的电路，电压表最后接入；②开关S闭合之前，图甲中滑动变阻器的滑片应该置于阻值最小的那一端，使得灯泡两端电压最小，以有利于保护电路，故应该置于A端；③在图像上描点、连线即可，但在选择坐标时，由于电压的2.80V，故电压轴的最大值选择3.0V即可，电流轴的最大值选择0.3A即可，这样的图像正好能够充满整个坐标。

本题难度：一般

5、实验题  （1）某同学使用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“×100”档位，测量时针偏转如图（a）所示。

请将测量过程补充完整：
①断开待测电阻，将选择开关旋到________档：
②将两表笔________，调整“_______旋钮”，使指针指向“______Ω”；
③再接入待测电阻，将指针示数×______，即为待测电阻阻值。
④测量结束后，将选择开关旋到“OFF”挡。
（2）接下来采用“伏安法”较准确地测量该电阻的阻值，所用实验器材如图（b）所示。其中电压表内阻约为5kΩ，电流表内阻约为5Ω。图中部分电路已经连接好，请完成实验电路的连接。

（3）图（c）是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程。当转换开关S旋到位置3时，可用来测量??；当S旋到位置??时，可用来测量电压，其中S旋到位置??时量程较大。

参考答案：（1）×10?短接?欧姆调零旋钮? 0? 10?
（2）实验电路
?
（3）电阻? 5、6? 6

本题解析：（1）由于欧姆档读数很小，所以重新选用较小的档，选×10；重新选档后要重新欧姆调零，将两表笔短接，调整“欧姆调零旋钮旋钮”，使指针指向“0Ω”；读数时将指针示数×10.
（2）实验中，待测电阻相对来说较大，电流表应该内接，电路连接如图所示

（3）当转换开关S旋到位置3时，电路为欧姆表，可以用来测量电阻；当S旋到位置5、6时，电路为电压表电路，可用来测量电压；其中S旋到位置6是串联电阻较大，电压表的量程较大。
点评：了解电表改装的原理，会根据原理图判断量程的大小。

本题难度：简单
