1、简答题  在真空中一匀强电场，电场中有一质量为0.01g，带电荷量为-1×10-8C的尘埃沿水平方向向右做匀速直线运运，取g=10m/s2，求电场强度的大小和方向？

参考答案：由题，尘埃在匀强电场中沿水平方向向右做匀速直线运动，受到的电场力与重力平衡，电场力方向竖直向上，而尘埃带负电，所以电场强度方向竖直向下．根据平衡条件得：
? mg=qE，得E=mgq=0.01×10-3×101×10-8N/C=104N/C．
答：电场强度的大小为104N/C，方向竖直向下．

本题解析：

本题难度：一般

2、填空题  为了测定干电池的电动势和内电阻，现有下列器材料：
A．干电池一节
B．电压表（0-3-15V，内阻约为3KΩ，15KΩ）
C．电流表（0-0.6-3A，内阻约为10Ω，2Ω）
D．电流表G（满偏电流3mA，内阻Rg=10Ω）
E．滑动变阻器（0-20Ω）
F．滑动变阻器（0-1000Ω）
G．电阻箱（0-9999Ω）
H．开关、导线
（1）用电流表和电压表测量干电池的电动势和内电阻，应选用的变阻器是______
（填字母代号）
（2）根据实验要求，用笔画线代替导线在实物图上连线
（3）某次实验数据记录如下：

参考答案：（1）实验中应选用的较小阻值的滑线变阻器，有利于电流的变化和表的读数．
故E．
（2）电源的内阻是比较小的，为了减小误差，采用电流表的内接法，按伏安法测量电池的电动势和内电阻原理连实验实物图，如图



（3）在坐标图上画出U-I图线．如下图：



在U-I图象中图象与纵坐标的交点等于电源的电动势，
所以由图可以读出电源的电动势为1.50V，
图象中的斜率表示电源的内阻，所以电源的内阻为r=0.80Ω．
（4）如果实验中电压表坏了，将电流表G和电阻箱串联改装成电压表，运用伏安法原理进行实验，也可以直接将电阻箱和安培表串联运用安阻法进行实验．如上图：
故答案为：（1）E?
（2）见图?
（3）见图，1.50，0.80?
（4）如图

本题解析：

本题难度：一般

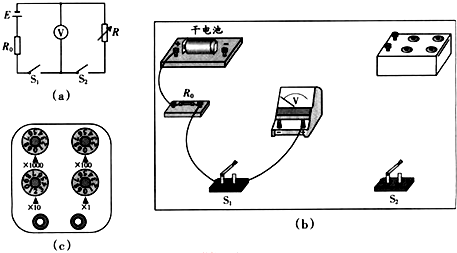

3、简答题  某同学利用电压表和电阻箱测定干电池的电动势和内阻，使用的器材还包括定值电阻（R0=5Ω）一个，开关两个，导线若干，实验原理图如图（a）．

①在图（b）的实物图中，已正确连接了部分电路，请完成余下电路的连接．
②请完成下列主要实验步骤；
A、检查并调节电压表指针指零；调节电阻箱，示数如图（c）所示，读得电阻值是______；
B、将开关s1闭合，开关s2断开，电压表的示数是1.49V；
C、将开关s2______，电压表的示数是1.16V；断开开关s1．
③使用测得的数据，计算出干电池的内阻是______（计算结果保留二位有效数字）．

参考答案：

①先将串联部分用导线连接，再将电压表并联在滑动变阻器及开关S2的两端；
②由图可知，电阻箱的示数为：2×10=20Ω；
将开关s1闭合，开关s2断开，电压表的示数为电源的电动势；为了测量内阻，应再测量滑动变阻器两端的电压；故应闭合S2测出电压表的示数；
电路中的电流：I=1.1620=0.058A；
由：E=I（R+R0+r）
内阻：r=1.490.058-R-R0=0.69Ω
故答案为：①如右图；②A、20；C、闭合；D、0.69Ω．

本题解析：

本题难度：一般

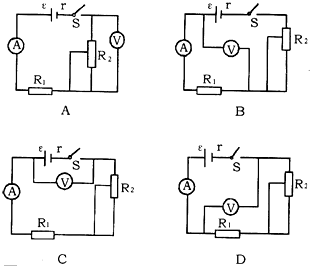

4、简答题  在“用电流表和电压表测定电池的电动势和内电阻”的实验中，所用电压表的内阻非常大，电流表的内阻非常小．通过改变滑动变阻器电阻大小，测量并记录多组端电压和相应电流值．某同学的实验数据如下表所示，与预想的实验结果不一致，由实验数据来分析，他所连接的电路可能是图中的______．
