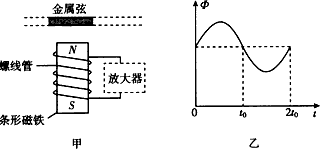

2、选择题  电吉他是利用电磁感应原理工作的一种乐器。如图甲所示为电吉他的拾音器的原理图，在金属弦的下方置有一个连接到放大器的螺线管，一条形磁铁固定在管内，当拨动金属弦后，螺线管内就会产生感应电流，经一系列转化后可将电信号转为声音信号，若由于金属弦的振动，螺线管内的磁通量随时间的变化如图乙所示，则对应感应电流的变化为

[? ]
A.
B.
C.
D.

3、选择题  如图所示的闭合铁芯上绕有一组线圈，与滑动变阻器、电池构成闭合电路，a、b、c为三个闭合金属圆环，假定线圈产生的磁场全部集中在铁芯内，则当滑动变阻器的滑片左、右滑动时，能产生感应电流的金属圆环是(　　)

A．a、b两个环　　　　　　　　
B．b、c两个环
C．a、c两个环
D．a、b、c三个环

4、计算题  如图甲矩形线框abcd的边ab=2L，ad=3L。OO′为线框的转动轴，aO=bO′=2L。匀强磁场垂直于线框平面，磁感应强度为B。OO′刚好与磁场的边界线重合，线框的总电阻为R。当线框绕 OO′以角速度ω匀速转动时，试求：
（1）线框的ab边第一次出磁场前的瞬间，回路中电流的大小和方向？
（2）从图示位置开始计时取电流沿abcda方向为正。请在图乙中画出线框中的电流i随时间t变化的关系图象(画两个周期)；
（3）线框中电流的有效值。

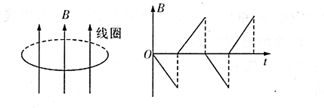

5、选择题  一闭合线圈置于磁场中，若磁感应强度B时间变化的规律如图所示，则下图中能正确反映线圈感应电动势E随时间t变化的图象可能是（　　）
A．

B．

C．

D．
