1、选择题  下列四幅图中通电导体受力方向表示正确的是 ( ?)

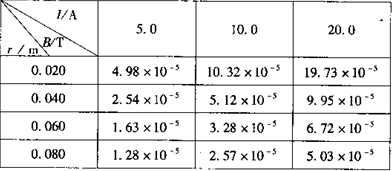

2、简答题  某同学在研究长直导线周围的磁场时，为增大电流，用多根导线捆在一起代替长直导线，不断改变多根导线中的总电流I和测试点与直导线的距离r，测得下表所示数据：
由上述数据可得出磁感应强度B与电流I及距离r的关系式为B=______T．在由数据得出关系式时可以采用保持某一物理量不变，采用作图或从数据上得出另外两个物理量之间的关系，这在物理量上被称作______法，是物理学中经常应用的方法之一．（要求估算出比例系数，保留一位有效数字，用等式表示）

3、简答题
（1）求回路的最大电流．
（2）当滑行过程中电阻上产生的热量为Q时，杆ab的加速度多大？
（3）杆ab从开始运动到停下共滑行了多少距离？

4、选择题  人类发现电和磁的关系，经历了漫长的岁月。1820年，丹麦物理学家奥斯特发现了通电导线下小磁针的偏转现象从而发现了电流的磁效应。1831年，英国物理学家法拉第发现磁铁穿过闭合线圈时，线圈中有电流产生从而发现了电磁感应现象，下列相关说法正确的是
A．给小磁针上方的导线通电，小磁针就会发生偏转
B．导线下方小磁针偏转的角度大小只与电流的强弱有关
C．线圈中感应电流的强弱与磁铁穿过线圈的速度大小有关
D．线圈横截面积越大磁铁穿过时产生的感应电流越强

5、选择题  关于磁场和磁感线的描述，正确的说法是
[? ]
A．磁感线是一种假想曲线，实际并不存在
B．磁场的方向就是通电导体在磁场中某点受磁场作用力的方向
C．沿磁感线方向，磁场逐渐减弱
D．在磁场强的地方同一通电导体受的安培力可能比在磁场弱的地方受的安培力小
