高中物理知识点总结《闭合电路的欧姆定律》高频试题预测（2017年最新版）(一)
2017-11-05 17:36:23
来源:91考试网
作者:www.91exam.org 【 大 中 小】
|
1、选择题 如图为一电路板的示意图，a、b、c、d为接线柱，a、b与220V的交流电源连接，ab间、bc间、cd间分别连接一个电阻．现发现电路中没有电流，为检查电路故障，用一交流电压表分别测得b、d两点间以及a、c两点间的电压均为220V．由此可知（ ）?
①ab间电路通，cd间电路不通
②ab间电路不通，bc间电路通
③ab间电路通，bc间电路不通
④bc间电路不通，cd间电路通．
A．①②对
B．①③对
C．②③对
D．③④对
|
2、选择题 图中两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里．abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l．t=0时刻，bc边与磁场区域边界重合（如图）．现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域．取沿a→b→c→d→a的感应电流方向为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是（ ）
A．
B．
C．
D．
|
3、计算题 如图所示，电源电动势E＝6V，电源内阻不计．定值电阻R1=2.4kΩ、R2="4.8kΩ."
⑴若在ab之间接一个C=100μF的电容器，闭合开关S，电路稳定后，求电容器上所带的电量；
⑵若在ab之间接一个内阻RV = 4.8kΩ的电压表，求电压表的示数．
4、填空题 如图所示的电路中，R1、R2为标准电阻．测定电源电动势和内阻时，如果偶然误差可以忽略不计，则电动势的测量值比真实值______，内阻的测量值比真实值______，测量误差产生的原因是______．

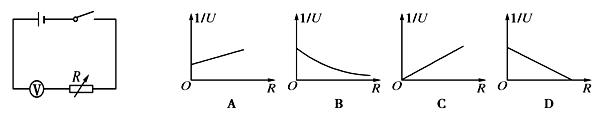

5、选择题 利用下面左图所示电路可以测出电压表的内阻．已知电源的内阻可以忽略不计，R为电阻箱．闭合开关，当R取不同阻值时，电压表对应有不同读数U.多次改变电阻箱的阻值，所得到的
－R图象应该是( )
