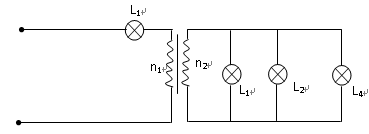

1、选择题  如图所示，一理想变压器，原副线圈的匝数比为，有四只完全相同的灯泡连入电路，若L2、L3、L4均能正常发光，则灯泡L1?（?）

A．能正常发光
B．较另三灯暗些
C．将会烧坏
D．不能发光

参考答案：A

本题解析：由并联分流可知输出电流为3I，由可知输入电流为I，则灯泡L1能正常发光，A对；故选A
点评：难度较小，熟悉串并联关系，明确电压比、电流比与匝数比的关系

本题难度：简单

2、计算题  有一台发电机通过升压和降压变压器给用户供电，已知发电机的输出功率是20kW ，输入端电压为400V ，升压变压器原、副线圈的匝数比为n1﹕n2=1 ﹕5 ，两变压器之间输电导线的总电阻R=l.0 Ω，降压变压器输出电压U4＝220V ，求：
（1 ）升压变压器的输出电压；
（2 ）通过输电导线上的电流；
（3 ）降压变压器的原、副线圈的匝数比n3﹕n4；
（4 ）输送电能的效率多大?

参考答案：解：(1)设输入电压为U1，升压变变压器输出电压U2，由公式得U2=U1n2/n1=400×5÷1=2000V?
(2)输出功率与导线上的功率一样大,所以由P=UI得?I线=P/U2=20000/2000=10A
?(3)设降压变压器的输入电压为U3，输出电压为U4，则? U3=U2-I线×R=2000-10×1=1990V 降压变压器的原、副线圈的匝数比n3﹕n4=U3：U4=1990/220=199/22
(4)设发电机的输出功率为P1，降压变压器的输出电流I降=I线n4/n3，输出电能的功率η=I降U4/P1=I线U4n3/(n4P1)×100℅=99.5℅

本题解析：

本题难度：困难

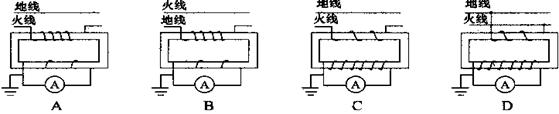

3、选择题  在变电所，经常要用交流电表去检测电网上的强电流，使用的仪器是电流互感器，下列图中能正确反映其工作原理的是                                 （  ）

参考答案：C

本题解析：原理是依据电磁感应原理的．电流互感器是由闭合的铁心和绕组组成．它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过， 二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感 器的工作状态接近短路．由理想变压器的原副线圈的电流之比可知，电流与匝数成反比．则电流互感器应串连接入匝数较多的线圈上．同时一次绕组匝数很少，且串在需要测量的电流的线路中．故C正确；
考点：变压器的构造和原理．
点评：电流互感器的接线应遵守串联原则；按被测电流大小，选择合适的变化，否则误差将增大．

本题难度：一般

4、选择题  如图所示，一只理想变压器的原、副线圈的匝数是10：1，原线圈接入电压为220V的正弦交流电源，一只理想二极管和一个阻值为16Ω的电阻R串联接在副线圈上，以下说法正确的是

[? ]
A．电压表的读数为22V
B．二极管两端的最大电压为22V
C．若将R换成一个阻值大于10Ω的电阻，则电流表的读数变小
D．1min内电阻R上产生的热量为1452J

参考答案：CD

本题解析：

本题难度：一般

5、选择题  如图为远距离输电的示意图，若电厂输出电压U1=220
