1、简答题  在“设计、组装简单的模块式电路”的实验中：
（1）智能化自动控制装置由______、______和______构成．
（2）右侧虚线框内，有a、b两点，b点接地，a、b间电压为5V，请设计一个用与门控制蜂鸣器的简单防盗报警器的电路．实验提供的器材除蜂鸣器和与门外，还有一个光敏电阻R0（在光照射下，其阻值减小）、两个定值电阻R1和R2、按钮开关S及导线等．要求当放在保险箱前地板上的按钮开关S被脚踩下而闭合，同时安装在保险箱里的光敏电阻R0被手电筒照射时，蜂鸣器就会发出鸣叫声．试在虚线框内的a、b间画出你设计的电路图．

参考答案：（1）智能化自动控制装置由传感器、控制器和执行器三部分构成．
（2）与门的特点是当某个事件的条件全部满足时，事件才能发生，由题意分析，按钮开关S被脚踩下闭合和光敏电阻R0被透入的光线照射同时满足时，蜂鸣器就会发出鸣叫声，故电路图如下图所示．
故答案为：（1）传感器、控制器、执行器；
（2）

本题解析：

本题难度：一般

2、简答题  （1）光传感器是将______信号转化为______信号的装置．

（2）如图所示是一个热水供应系统示意图．左边是一个对水加热的容器，内有密封绝缘的电热器和接触器，当水浸没接触器时，它就会导通．图中热敏电阻的阻值随温度的升高急剧下降．当水温低于50℃和接触器被水淹没时，会触动继电器（虚线框内）接通开关使电热器开始加热．图中粗线框表示的是逻辑电路中的______门电路．如果希望水温低于60℃和接触器被水淹没时，电热器开始加热，则滑动变阻器的阻值应调______．（选填“大”或“小”）

参考答案：（1）光传感器是将 光信号转化为 电信号的装置．
（2）电热器开始工作的条件是当水温低于50℃和接触器被水淹没时，继电器接通开关使电热器开始加热．当水温低于50℃：热敏电阻的阻值较大，A端为高电势；接触器被水淹没时：接触器被水浸没，B端为高电势，此时Z端为高电势继电器接通，故粗线框表示的是逻辑电路中的 与门电路．如果希望水温低于60℃和接触器被水淹没时，电热器开始加热，此时热敏电阻阻值变小，要想电热器工作应使R阻值更小，即A端任然为高电势，所以滑动变阻器的阻值应调小．
故答案为（1）光；电
（2）与；?小

本题解析：

本题难度：一般

3、选择题  许多楼道灯具有这样的功能，天黑时，出现声音就开启，而在白天时，即使有声音它也没有什么反应。它的控制电路中接入的两个传感器是?
A．温度传感器和声传感器
B．温度传感器和力传感器
C．光传感器和力传感器
D．光传感器和声传感器

参考答案：D

本题解析：楼道照明灯天黑时，出现声音它就开启；而在白天，即使有声音它也没有反应．原因是天黑没有光，则声音传感器起作用，当在白天声音传感器不起作用．所以电路中光传感器则安装在声音传感器之前．
热敏电阻是当温度变化时，导致电阻的阻值发生变化；而光敏电阻则是当有光时，其电阻的阻值发生变化．当它们起作用时，其电阻的阻值都是变小，而金属电阻则是变大．

本题难度：简单

4、选择题  如图所示，是一个火警报警器的逻辑电路图．Rt是热敏电阻，低温时电阻值很大，高温时电阻值很小，R是阻值较小的分压电阻．下面有关叙述正确的是（ ? ）


A．要做到低温时电铃不响，高温时响，虚线处应接入一或门元件
B．高温时电铃接通的原因是XP间电压变小，门元件导通
C．要提高电路的灵敏度应该将?R的触头向下滑动
D．要提高电路的灵敏度也可以将R的触头向上滑动

参考答案：BC

本题解析：

本题难度：简单

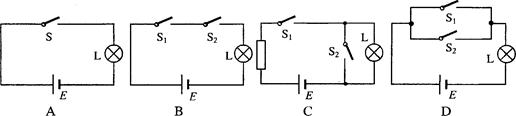

5、选择题  以下属于“或”逻辑电路的是

参考答案：D

本题解析：“或”逻辑电路的特点是只要有一个满足条件，该事件就会发生，
所以A中开关S必须闭合L才会亮，
B中只有两个开关都闭合L才会亮，
C中必须满足开关闭合，L才会亮
D中，两个开关只要有一个闭合L就会亮，
故选D
点评:做本题的关键是理解“或”逻辑电路的特点

本题难度：简单
