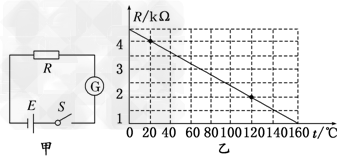

1、选择题  温度传感器广泛应用于空调、电冰箱等家用电器中，它是利用热敏电阻的阻值随着温度变化的特性来工作的。如图甲所示，电源的电动势E＝9.0V，内阻不计，G为灵敏电流计，内阻Rg保持不变；R为热敏电阻，其电阻阻值与温度的变化关系如图乙所示。闭合开关S，当R的温度等于20℃时，电流表示数I1＝2mA；当电流表的示数I2＝3.6mA时，热敏电阻的温度是

[? ]
A．60℃
B．80℃
C．100℃
D．120℃

参考答案：D

本题解析：

本题难度：一般

2、选择题  传感器担负着信息采集任务，在自动控制中发挥着重要作用，传感器能够将感受到的物理量（如温度、光、声等）转换成便于测量的量（通常是电学量），例如热敏电阻传感器，主要是应用了半导体材料制成的热敏电阻，热敏电阻随温度变化的图线如图（甲）所示，图（乙）是由热敏电阻Rt作为传感器制作的简单自动报警器线路。

（1）、为了使温度过高时报警器响铃，C应接在     （填a或b）。
（2）、若使启动报警器的温度提高些，应将滑动变阻器滑片P点向      移动（填左或右）。
（3）、如果在调试报警器达到最低报警温度时，无论如何调节滑动变阻器滑片P都不能使报警器工作，且电路连接完好，各电路元件都能处于工作状态，则造成工作电路实际不能工作的原因可能是                                                                             。

参考答案：（1）、a（2）、左（3）、线圈匝数过少、或弹簧弹力太大、或电源电动势太低（答到一种便可得分）

本题解析：利用半导体的特殊性能，可以做出方便人们生活的物品，例如热敏电阻可以用在自动灭火装置上．根据热敏电阻的阻值随温度的变化而变化，因此使电路形成通路，并改变其中一个电阻的温度．在最低报警温度时不能报警，说明此时电路中产生的电流不能让竖直片与a接触，这可能由多种原因造成，如：①电源提供的电流太小，导致磁铁的磁性太弱；②弹簧的劲度系数太大，电磁铁的吸引力小于弹力等解答：解：（1）根据图甲坐标系中曲线的趋势可以得出，电阻随温度的升高而减小，因此热敏电阻的阻值随温度的升高而减小，为了使温度过高时发送报警信息，则热敏电阻阻值最小，开关c应该接在a处，
（2）若使报警的最低温度提高些电路中电阻增大，则滑动变阻R应将P点向左移动．
（3）在最低报警温度时不能报警，说明此时电路中产生的电流不能让竖直片与a接触，这可能由多种原因造成，如：①电源提供的电流太小，导致磁铁的磁性太弱；②弹簧的劲度系数太大，电磁铁的吸引力小于弹力等
考点：闭合电路的欧姆定律；常见传感器的工作原理．
点评：本题考查学生对生活中半导体具体实例的了解情况．此外本题通过影响电阻的因素的实验，考查学生识图能力以及分析问题和解决问题的能力．

本题难度：一般

3、选择题

如图3所示是一位同学设计的防盗门报警器的简化电路示意图；门打开时，红外光敏电阻R3受到红外线照射，电阻减小；门关闭时会遮蔽红外线源(红外线源没有画出)；经实际试验，灯的亮灭的确能反映门的开、关状态；门打开时两灯的发光情况以及R2两端电压UR2与门关闭时相比 （ ? ）

参考答案：D

本题解析：

本题难度：简单

4、选择题  联合国安理会五个常任理事国都拥有否决权，即只要其中一个常任理事国投反对票，提案就不能通过．假设设计一个表决器，常任理事国投反对票时输入“0”，投赞成票或弃权时输入“l”，提案通过时输出为“l”，通不过时输出为“0”．则这个表决器所具有的逻辑关系应该是（　　）
A．与门
B．或门
C．非门
D．与非门

参考答案：只要其中一个常任理事国投反对票，提案就不能通过．即只要一个输入为“0”，输出就为“0”，则该事件是“与”逻辑关系．故A正确，B、C、D错误．
故选A．

本题解析：

本题难度：一般

5、选择题  传感器已广泛应用在生产、生活中.下列关于传感器的说法正确的是
A．冰箱控温系统使用了温度传感器
B．电容式话筒使用了温度传感器
C．日光灯启动器使用了光传感器
D．火警报警器使用了压力传感器

参考答案：A

本题解析：本题考查了传感器的应用
电容式话筒使用了位移传感器；日光灯启动器使用了温度传感器；火警报警器使用了温度传感器理解传感器类型

本题难度：一般
