1、计算题  (18分)
（1）某班同学在做“练习使用多用电表”的实验。
①某同学用多用电表的欧姆挡测量电阻的阻值，当选择开关置于欧姆挡“×100”的位置时，多用电表指针示数如图1所示，此被测电阻的阻值约为?Ω。

②某同学按如图2所示的电路图连接元件后，闭合开关S，发现A、B灯都不亮。该同学用多用电表的欧姆挡检查电路的故障。检查前，应将开关S?。(选填“闭合”或“断开”)

③若②中同学检查结果如表所示，由此可以确定

A．灯A断路
B．灯B断路
C．灯A、B都断路
D．、间导线断路
（2）某同学采用如图3所示的装置验证规律：“物体质量一定，其加速度与所受合力成正比”。

．按图3把实验器材安装好，不挂配重，反复移动垫木直到小车做匀速直线运动；
．把细线系在小车上并绕过定滑轮悬挂配重，接通电源，放开小车，打点计时器在被小车带动的纸带上打下一系列点，取下纸带，在纸带上写上编号；
．保持小车的质量M不变，多次改变配重的质量，再重复步骤；
．算出每条纸带对应的加速度的值；
．用纵坐标表示加速度，横坐标表示配重受的重力；(作为小车受到的合力F)，作出图象。
①在步骤中，该同学是采用图象来求加速度的。图4为实验中打出的一条纸带的一部分，纸带上标出了连续的3个计数点，依次为B、C、D，相邻计数点之间还有4个计时点没有标出。打点计时器接在频率为50Hz的交流电源上。打点计时器打C点时，小车的速度为?m/s；

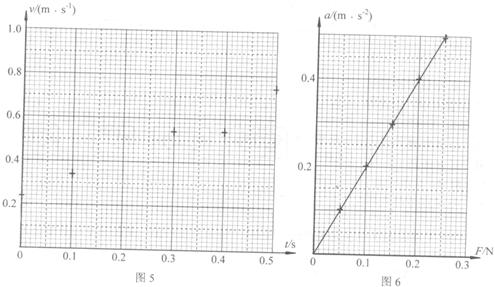

②其余各点的速度都标在了v坐标系中，如图5所示。时，打点计时器恰好打B点。请你将①中所得结果标在图5所示的坐标系中，并作出小车运动的图线；利用图线求出小车此次运动的加速度?m/s2；

③最终该同学所得小车运动的图线如图6所示，从图中我们看出图线是一条经过原点的直线。根据图线可以确定下列说法中不正确的是
A．本实验中小车质量一定时，其加速度与所受合力成正比
B．小车的加速度可能大于重力加速度
C．可以确定小车的质量约为0.50kg
D．实验中配重的质量远小于小车的质量

2、填空题  一灵敏电流计，允许通过的最大电流（满刻度电流）为Ig=50μ A，表头的电阻Rg=1kΩ，若改装成量程为Im=1mA的电流表，应并联的电阻阻值为______Ω，若将改装后的电流表再改装成量程为Um=10V的电压表，应再串联一个阻值为______Ω的电阻．

3、计算题  某种发电机的内部结构平面图如图甲，永磁体的内侧为半圆柱面形，它与圆柱形铁芯之间的窄缝间形成如图所示B=0.5T的磁场。在磁场中有一个如图乙所示的U形导线框abcd。已知线框ab和cd边长均为0.2m，bc长为0.4m，线框以ω=200π rad／s角速度顺时针匀速转动。

（1）从线框bc边转到图甲所示正上方开始计时，求t=2.5×10s这一时刻线框中感应电动势的大小。（感应电动势的结果保留两位有效数字）
（2）从线框bc边转到图甲所示正上方开始计时，请在给定的坐标平面内画出ad两点电势差Uad随时间变化的关系图线。（Uad正值表示Ua＞Ud）
（3）如将此电压Uad加在图丙所示的竖直放置的平行金属板上，且Uad为正时P板电势高，让一质量为m=6.4×10kg，电量为a=3.2×10C的带正电微粒，从t1=2.0×10s刻开始由静止从P板出发向Q板运动，已知PQ板间距L=1.0m，则粒子由P板出发后，将以多大的动能撞击Q板？（粒子重力不计）

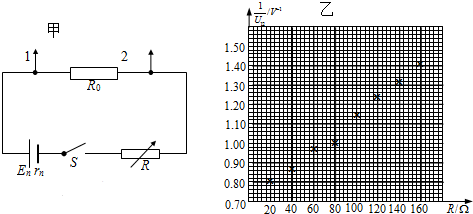

4、填空题  根据闭合电路欧姆定律，用图甲所示电路可以测定电池的电动势和内电阻．图中R0两端的对应电压U12，对所得的实验数据进行处理，就可以实现测量目的．根据实验数据在

5、选择题  如图所示，R1和R2是两个定值电阻，R1的阻值很大，R2的阻值很小，G是一个灵敏电流计，则下列判断正确的是（　　）


A．只闭合K1，整个装置相当于伏特表
B．只闭合K2，整个装置相当于安培表
C．K1和K2都断开，整个装置相当于灵敏电流计
D．K1和K2都闭合，整个装置相当于安培表
