1、实验题  多用电表表头的示意图如图所示．在正确操作的情况下：

(1)若选择开关的位置如灰箭头所示，则测量的物理量是________，测量结果为________．
(2)若选择开关的位置如白箭头所示，则测量的物理量是________，测量结果为________．
(3)若选择开关的位置如黑箭头所示，则测量的物理量是________，测量结果为________．
(4)若选择开关的位置如黑箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为：________，________，________.
(5)全部测量结束后，应将选择开关拨到________或者________．
(6)无论用多用电表进行何种测量(限于直流)，电流都应该从________色表笔经________插孔流入电表．

参考答案：(1)直流电压　1.20V? (2)直流电流　48mA
(3)电阻　1.7kΩ? (4)改用×1k倍率，重新调零　将红黑表笔分别接触被测电阻的两根引线　读出指针所指刻度?再乘以倍率得测量值．
(5)OFF　交流电压500V挡位置? (6)红　正

本题解析：略

本题难度：简单

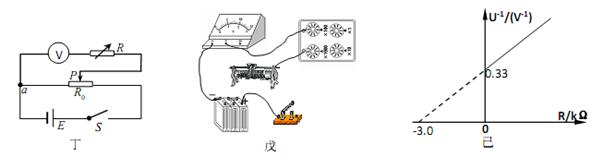

2、实验题  （10 分）某同学设计了如图丁所示的电路测量一个量程为 3V 的电压表的内电阻（几千欧） ，实验室提供直流电的电动势为 6V，内阻忽略不计；

①请完成图戊的实物连接；
②在该实验中，认为当变阻器的滑片 P不动时，无论电阻箱的阻值如何增减，aP两点间的电压保持不变；请从下列滑动变阻器中选择最恰当的是：________；
A．变阻器 A（0-2000Ω，0.1A） B．变阻器 B（0-20Ω，1A） C．变阻器 C（0-50Ω，1A）
③连接好线路后，先将变阻器滑片 P调到最____端，并将电阻箱阻值调到_____（填“0”或“最大” ），然后闭合电键 S，调节 P，使电压表满偏，此后滑片 P保持不动；
④调节变阻箱的阻值，记录电压表的读数；最后将电压表读数的倒数U－1与电阻箱读数 R描点，并画出图已所示的图线，由图象得，待测电压表的内阻值为_______Ω。（保留两位有效数字）?

参考答案：①连线见解析； ②B ；③左；0； ④3.0×103（3.0k）

本题解析：①电路连线如图；②因为电压表阻值较大，故当滑动变阻器阻值越小时，电压表与滑动变阻器中aP两点间的电阻并联后越接近aP两点间空载时的电阻，可使得无论电阻箱的阻值如何增减，aP两点间的电压保持不变；故滑动变阻器选择B；③连接好线路后，先将变阻器滑片 P调到最左端，并将电阻箱阻值调到0，然后闭合电键 S，调节 P，使电压表满偏，此后滑片 P保持不动；④由于电压表满偏电压为3V，则当滑动端P保持不动时，电压表及电阻箱两端的电压之和3V，即，整理可得：,,则RV=3.0kΩ。

本题难度：一般

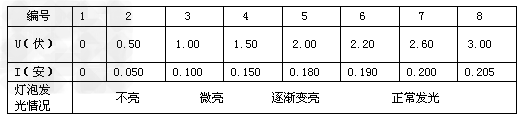

3、实验题  某同学在做“描绘小电珠的伏安特性曲线”的实验中得到如下一组U和I的数据：

(1)在图上画出I－U图线；
(2)从图线上可以看出，当功率逐渐增大时，灯丝电阻的变化情况是? ；
(3)这表明导体的电阻随温度升高而? 。

参考答案：（1）图“略”
（2）先不变后增大
（3）?增大

本题解析：

本题难度：一般

4、实验题  2010年暑假期间，某学校课题研究小组为了撰写关于未知材料电阻率的实践报告，设计了一个测量电阻率（被测电阻丝的阻值约为15）的实验方案，可提供的器材有：
A、电流表G，内阻Rg=120，满偏电流Ig=3mA
B、电流表A，内阻约为0.2，量程为0～0.6A
C、螺旋测微器
D、电阻箱R0(0～9999,0.5A)
E、滑动变阻器Rg (5,1A)
F、干电池组（3V，0.05）
G、一个开关和导线若干
他进行了以下操作：
（1）用螺旋测微器测电阻丝的直径，其示数部分如图所示，则该次测量测得直径=?mm。

（2） 把电流表G与电阻箱串联改装成电压表使用，最大测量电压为3V，则电阻箱的阻值应调为＝______。
（3）请用改造完的电压表设计一个测量电阻率的实验电路，根据提供的器材和实验需要，请将图中电路图补画完整。

（4）实验数据的测量与电阻率的计算：如果电阻丝的长度用L表示，电路闭合后，调节滑动变阻器的滑片到合适位置，电流表G的示数为I1，电流表A的示数为I2，请用已知量和测量量写出计算电阻率的表达式___________________________。

参考答案：（1）0.265～0.268?（2）880?　
（3）如图所示?（4）?

本题解析：（1）螺旋测微器的读数包括两部分：大于0．5mm的刻度值由主尺读出，用m表示；小于0．5mm的刻度值由旋轮(即可动刻度)读出，用n表示，可动刻度要估读一位，则螺旋测微器所测量的值为m+0.01n，单位为毫米。所以本题读作0.265～0.268mm
（2）把电流表G与电阻箱串联改装成电压表使用，则有，
（3）由于，所以电流表外接；滑动变阻器电阻较小，限流电路电流变化范围较小，所以采用分压电路，电路连接如下图。

（4）由欧姆定律有，由电阻定律有，则可得
点评：根据实验数据选择合适的器材，根据实验误差选择合适的电路。

本题难度：简单

5、实验题  在“测量金属导体电阻率”的实验中

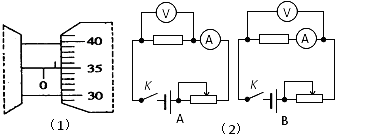

（1）用螺旋测微器测金属丝的直径如图（1）所示，该金属丝的直径为?mm。
（2）已知金属丝的电阻大约为10Ω，现选取如下器材测量金属丝的电阻：
A、电流表：量程是0～0.6A，内阻是0.5Ω；
B、电压表：量程是0～3V，内阻是6 kΩ；
C、滑动变阻器：阻值为0～20Ω；
D、蓄电池6V；
E、开关一个，导线若干。
现提供如图（2）A、B两种电路图，为了尽量准确确地测量金属丝的电阻，应选择?电路图（填写序号“A”或“B”）
?
（3）在某次测量中，电压表和电流表的示数如图（3）所示，则金属丝电阻R＝?Ω。

参考答案：（1）0.850?（2）A（3）10

本题解析：（1）螺旋测微器的读数为：
（2）金属丝电阻较小，故采用电流表的外接法，故选A
（3）10Ω
点评：用伏安法测电阻时安培表内、外接法的选择原则是“大内小外”，即对于大电阻采用安培表内接法，对于小电阻采用安培表外接法；

本题难度：一般
