1、实验题 （5分）某同学在做多用电表测电阻的实验中：
?
（1）测量某电阻时，用“×10W”档时发现指针偏转角度过大，他应该换用_____档（填“×1W”或“×100W”），换档后，在测量前先要______________。
（2）如图所示，A、B、C是多用表在进行不同测量时，转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置。
若是用A档测量，指针偏转如D，则读数为________；
若是用B档测量，指针偏转如D，则读数为_______；
若是用C档测量，指针偏转如D，则读数为_______。
2、简答题 小灯泡灯丝的电阻会随温度的升高而变大．某同学为研究这一现象，用实验得到如下数据（I和U分别小灯泡上的电流和电压）：
| I?（A） | 0.12 | 0.21 | 0.29 | 0.34 | 0.38 | 0.42 | 0.45 | 0.47 | 0.49 | 0.50
U?（V）
0.20
0.40
0.60
0.80
1.00
1.20
1.40
1.60
1.80
2.00
|

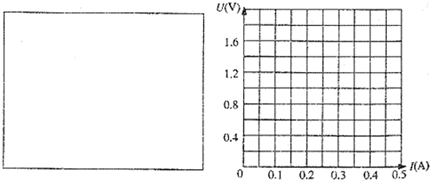

（1）在左下框中画出实验电路图．可用的器材有：电压表、电流表、滑线变阻器（变化范围0-10Ω）、电源、小灯泡、电键、导线若干．
（2）在右图中画出小灯泡的U-I曲线．
（3）如果第15题实验中测得电池的电动势是1.5V，内阻是2.0Ω，问：将本题中的小灯泡接在该电池的两端，小灯泡的实际功率是多少？（简要写出求解过程：若需作图，可直接画在第（2）小题方格图中）
3、计算题 有一个电流表G，内阻
，满偏电流
，要把它改装为0—15V的电压表。(1)要串联多大的电阻？(2)改装后电压表的内阻多大？
4、实验题 有一电阻RX，其阻值大约在40 Ω--50 Ω之间，需要进一步测定其阻值，手边现有下列器材：
器材
| 代号
| 规格
|
电池组
| E
| 电动势9 V，内阻约0.5 Ω
|
伏特表
| V
| 量程0～10 V，内阻20 kΩ
|
毫安表
| A1
| 量程0～50 mA，内阻20 Ω
|
毫安表
| A2
| 量程0～300 mA，内阻4 Ω
|
滑动变阻器
| R1
| 阻值范围0～100 Ω，额定电流1 A
|
滑动变阻器
| R2
| 阻值范围0～1700 Ω，额定电流0.3 A
|
电键
| S
| ?
|
若干根导线
| ?
| ?
|
实验电路如图所示，实验要求有利于测多组电流、电压值.此实验电路应选用的电流表为?，滑动变阻器为___________.(填代号)
5、计算题 （10分）如图所示是测量通电螺线管A内部磁感应强度B及其与电流I关系的实验装置。将截面积为S、匝数为N的小试测线圈P置于螺线管A中间，试测线圈平面与螺线管的轴线垂直，可认为穿过该试测线圈的磁场均匀。将试测线圈引线的两端与冲击电流计D相连。拨动双刀双掷换向开关K，改变通入螺线管的电流方向，而不改变电流大小，在P中产生的感应电流引起D的指针偏转。
（1）将开关合到位置1，待螺线管A中的电流稳定后，再将K从位置1拨到位置2，测得D的最大偏转距离为dm，已知冲击电流计的磁通灵敏度为Dφ，Dφ＝
，式中
为单匝试测线圈磁通量的变化量。则试测线圈所在处磁感应强度B＝?；若将K从位置1拨到位置2的过程所用的时间为Δt，则试测线圈P中产生的平均感应电动势ε＝?。
（2）调节可变电阻R，多次改变电流并拨动K，得到A中电流I和磁感应强度B的数据，见右表。由此可得，螺线管A内部在感应强度B和电流I的关系为B＝?。
实验次数
| I（A）
| B（×10－3T）
|
1
| 0.5
| 0.62
|
2
| 1.0
| 1.25
|
3
| 1.5
| 1.88
|
4
| 2.0
| 2.51
|
5
| 2.5
| 3.12
|
?
（3）（多选题）为了减小实验误差，提高测量的准确性，可采取的措施有
（A）适当增加试测线圈的匝数N
（B）适当增大试测线圈的横截面积S
（C）适当增大可变电阻R的阻值
（D）适当拨长拨动开关的时间Δt
