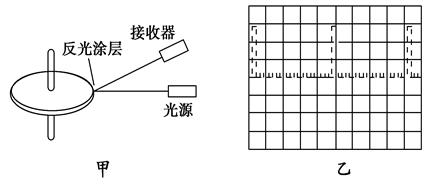

1、实验题 如图甲是利用激光测转速的原理示意图,图中圆盘可绕固定轴转动,盘边缘侧面上有
一小段涂有很薄的反光材料.当盘转到某一位置时,接收器可以接收到反光涂层所反
射的激光束,并将所收到的光信号转变成电信号,在示波器显示屏上显示出来(如图乙
所示).
?
(1)若图乙中示波器显示屏上横向的每大格(5小格)对应的时间为2.50×10-3 s,则圆盘的转速为________r/s.(保留3位有效数字)
(2)若测得圆盘直径为10.20 cm,则可求得圆盘侧面反光涂层的长度为________cm.(保留3位有效数字)
2、选择题 长度和横截面积均相同的两根电阻丝的伏安特性曲线如下图所示,则(?)
A.两电阻丝的电阻值之比 R1∶R2=1:
B.两电阻丝的电阻值之比 R1∶R2=1:3
C.电阻率之比ρ1∶ρ2=1:
D.电阻率之比ρ1∶ρ2=1:3
3、计算题 某同学设计了一个如图 7所示的实验电路,用以测定电源电动势和内阻,使用 的实验器材为:待测干电池组(电动势约 3V)、电流表(量程 0.6A,内阻小于 1Ω)、电阻箱(0~99.99Ω)、滑动变阻器(0~10Ω)、单刀双掷开关、单刀单掷开关各一个及导线若 干。考虑到干电池的内阻较小,电流表的内阻不能忽略。
(1)该同学按图 7 连线,通过控制开关状态,测得电流表内阻约为 0.20Ω。试分析该测量 产生误差的原因是_________________________________________。
(2)简要写出利用图 7 所示电路测量电源电动势和内阻的实验步骤:
①_______________________________________________________________________;
②_______________________________________________________________________;
(3)图 8 是由实验数据绘出的图像,由此求出待测干电池组的电动势 E=____________V、内阻 r=_____________ Ω。(计算结果保留三位有效数字)
4、实验题 在“描绘小灯泡的伏安特性曲线”的实验中,小灯泡的规格为“3.8V,0.3A”。除了开关、导线外,还有如下器材:
电压表V,量程0~5 V,内阻约5 kΩ
电流表A1,量程0~500mA,内阻约0.5Ω
电流表A2,量程0~100 mA,内阻约4 Ω
滑动变阻器R1,最大阻值10 Ω,额定电流2.0 A
滑动变阻器R2,最大阻值100Ω,额定电流1.0 A
直流电源E,电动势约为6 V,内阻约为0.5 Ω
(1)上述器材中,电流表应选______,滑动变阻器应选______。(填器材符号)
(2)某同学已连接如图甲所示的电路,在闭合开关前,检查发现有一处不当之处,请指出:___________。
(3)不当之处改正后,在电路中所有元器件都完好,且电压表和电流表已调零。闭合开关后,发现反复调节滑动变阻器,小灯泡亮度发生变化,但电压表、电流表的示数不能调为零,则断路的导线为____________(用图中给出的导线符号表示)。
5、实验题 (14分)影响材料电阻率的因素很多,一般金属材料的电阻率随温度的升高而增大,半导体材料的电阻率则与之相反,随温度的升高而减小.某学校研究小组需要研究某种材料的导电规律,他们用这种材料制作成电阻较小的元件P,测量元件P中的电流随两端电压从零逐渐增大过程中的变化规律.
(1)图a是他们按设计好的电路连接的部分实物图,请添加两根导线,使电路完整.
(2)改变滑动变阻器的阻值,记录两电表的读数.根据表中数据,在图b中画出元件P的I-U图象,并判断元件P是金属材料还是半导体材料?答:?
U/V
| 0
| 0.40
| 0.60
| 0.80
| 1.00
| 1.20
| 1.50
|
I/A
| 0
| 0.04
| 0.09
| 0.16
| 0.25
| 0.36
| 0.56
|
(3)若可供选择的滑动变阻器有R1(最大阻值2Ω,额定电流为0.3A)、R2(最大阻值10Ω,额定电流为1A),则本实验应该选用滑动变阻器?.(填器材前的编号)
(4)把元件P接入如图c所示的电路中,已知定值电阻R阻值为4Ω,电电动势为2V,内阻不计,则该元件实际消耗的电功率为?W.
