1、实验题  类比和迁移是重要的物理学习方法。请根据学习过的把电流表改装成电压表和量程较大的电流表的原理，试着把电流表改装成能够测量导体电阻的欧姆表。

如图所示电路中，电源电动势为E=1.5V、内阻r=1.5Ω，待改装的电流表满偏电流为Ig=10mA、电阻为Rg=7.5Ω，A、B为接线柱，R1为可变电阻。
（1）用一条导线把A、B直接连起来，调节电阻R1=_______Ω时，电流表达到满偏电流。
（2）保持R1阻值不变，在A、B之间接入电阻R1=________Ω时，电流表的电流为5mA。
（3）把任意电阻R接在A、B之间，若电流表读数为I，则I、R的对应关系式为R=____________________。
（4）由此发现在A、B之间接入阻值不同的电阻，电流表读数不同。若在电流表刻度线上直接标注相应电阻值，则可直接读出A、B之间接入的电阻值，电流表就改装成了一块能够测量导体电阻的欧姆表。
电流表“10mA”刻度线标为_______Ω；“5mA”刻度线标为_______Ω；为了操作方便在A、B处用红、黑表笔接出，其中红表笔应接在_______处。
（5）使用改装好的欧姆表测量导体电阻前应该进行的操作是___________，这项操作叫“欧姆调零”。
（6）下图是一块多用电表的表盘，某次测量电阻选择“×10”档位，指针示数如图所示，此被测电阻的阻值为______Ω。

参考答案：（1）141Ω；（2）150Ω；（3） 或、或；
（4）0、150、A；（5）将红、黑表笔短接，调节可变电阻R1，使电流表指针指到0Ω；（6）260Ω。

本题解析：（1）用一条导线把A、B直接连起来，调节电阻时，电流表达到满偏电流。
（2）保持R1阻值不变，在A、B之间接入电阻时，电流表的电流为5mA。
（3）把任意电阻R接在A、B之间，若电流表读数为I，则I、R的对应关系式为即：；
（4）电流表“10mA”刻度线标为0Ω；“5mA”刻度线标为150Ω；为了操作方便在A、B处用红、黑表笔接出，其中红表笔应接在A处。
（5）使用改装好的欧姆表测量导体电阻前应该进行的操作是将红、黑表笔短接，调节可变电阻R1，使电流表指针指到0Ω，这项操作叫“欧姆调零”。
（6）被测电阻的阻值为26Ω×10=260Ω。
考点：电表的改装.

本题难度：一般

2、实验题  （18分）
（1）如图所示，abcd为单匝矩形线圈，边长ab＝10cm，bc＝20cm。该线圈的一半位于具有理想边界、磁感应强度为0.1T、宽为20cm的匀强磁场中，磁场方向与线圈平面垂直。若线圈绕通过ab边的轴以100p rad/s的角速度匀速旋转，当线圈由图示位置转过90°时的瞬时感应电动势大小为___________V。

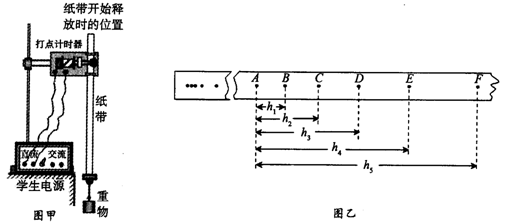

（2）某同学利用如图甲所示的实验装置验证机械能守恒定律．
（I）请指出该同学在实验操作中存在的两处明显错误或不当：
①                                             ；
②                                             。
（II）该同学经正确操作得到如图乙所示的纸带，取连续的六个点A、B、C、D、E、F为计数点，测得点A到B、C、D、E、F的距离分别为h1、h2、h3、h4、h5，若打点的时间间隔为T，则打E点时重物速度的表达式为vE=

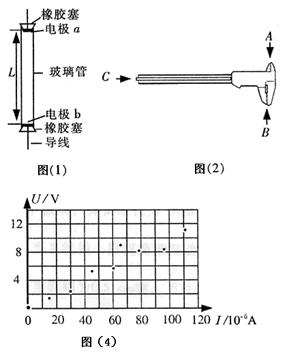

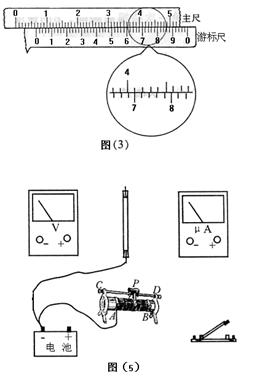

（3）冬、春季节降水量少，广东沿海附近水位较低，涨潮时海水倒灌出现所谓咸潮现象，使沿海地区的城市自来水中的离子浓度较高，水质受到影响，为了研究咸潮出现的规律，某同学设计了一个监测河水电阻率的实验。它在一根均匀的长玻璃管两端装上两个橡胶塞和铂电极，如下图(1)所示，两电极相距L=0.314m，其间充满待测的河水。安装前他用如下图(2)的游标卡尺（图为卡尺的背面）测量玻璃管的内径，结果如下图(3)所示。
他还选用了以下仪器：量程15V、内阻300kΩ的电压表，量程300μA、内阻50Ω的电
流表，最大阻值为1kΩ的滑动变阻器，电动势E=12V、内阻r=6Ω的电池组，开关等各一个，以及导线若干。下图(4)坐标中包括坐标为（0，0）的点在内的9个点表示他测得的9组电流I、电压U的值。

根据以上材料完成以下问题：
（a）测量玻璃管内径时，应将上图(2)中的游标卡尺的A、B、C三部分中的__________________与玻璃管内壁接触（填代号）；
（b）玻璃管的内径d=___________mm；
（c）图(4)中的9个点表示实验中测得的9组电流I、电压U的值，试写出根据此图求R值的步骤：


（d）上图(5)中的实物仪器部分已连线，将其他部分连接成能测出上图(4)数据的实物连接图；
（e）开头闭合前滑动变阻器的滑片应先滑至___________端。

参考答案：（1）0.628   (2)打点计时器应接交流电源、重物释放时应紧靠打点计时器；（3）（a）A （b）6.70（c）在坐标图中画出U—I图线，算出水柱的电阻；（4）如图所示（5）最左端（或A端）

本题解析：（1）瞬时值为
(2)（I）打点计时器应接交流电源、重物释放时应紧靠打点计时器；
（II）利用中间时刻的瞬时速度等于平均速度；
（3）（a）A
（b）6.70
（c）在坐标图中画出U—I图线，

算出水柱的电阻（允许误差在10%以内）

（4）如图所示
（5）最左端（或A端）

本题难度：一般

3、实验题  （6分）
I．如图所示，大小分别为F1、F2、F3的三个力恰好围成一个闭合的三角形，且三个力的大小关系是F1<F2<F3，则下列四个图中，这三个力的合力最大的是


Ⅱ.用多用电表探测由图所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆档测量，黑表笔（与电表内部电源的正极相连）接E点，红表笔（与电表内部电源的负极相连）接F点，阻值较小，但反接阻值很大。那么，该黑箱内元件的接法可能是图下中的    。

A.                B.                  C.                  D.

参考答案：I. C（3分）Ⅱ.B（3分）

本题解析：I.选项A中根据平行四边形定则可知F1和F2的合力与F3方向不在通一条直线上，合力不为零也不是最大，选项B中F1和F2的合力方向与F3方向相反，合力为零，同理C对
Ⅱ.本题主要考查了用多用电表探测黑箱中的元件。由多用电表探测各点之间电压关系可知EF间没有电源，电源只能在GE或GF间，再用欧姆档测各两点间电阻EF间接有二极管。选项B 正确
考点：考查力的合成与多用电表的使用
点评：本题难度较小,对于平行四边形的合成法则要理解，对角线表示合力的大小和方向，要能够熟练使用万用表，并掌握二极管的单向导电性

本题难度：一般

4、实验题  （12分）为了测量某电池的电动势E（约为3V）和内阻r，可供选择的器材如下：
A.电流表G1（2mA 内电阻为）
B.电流表G2（1mA 内电阻未知）
C.电阻箱R1（0～）
D.电阻箱R2（0～）
E.滑动变阻器R3（0～  1A）
F.滑动变阻器R4（0～  10mA）
G.定值电阻R0（  0.1A）
H.待测电池
I.导线、电键若干
（1）采用如图甲所示的电路，测定电流表G2的内阻，得到电流表G1的示数I1、电流表G2的示数I2如下表所示：

参考答案：（1）如图所示，

200；（2）2800，0.40；（3）2.7，8.6

本题解析：（1）描点作出I1-I2图线如图所示，从表格中的数据看，I1-I2成正比．图线为过原点的直线，电流表G2和电流表G1并联，电流之比就是内阻的反比．如图，=2，电流表G1的内阻是100Ω，所以电流表G2的内阻等于200Ω．

（2）因为电流表G2（量程为1mA内电阻为200Ω)，把它改装成3V的电压表时，由于电流表上的电压为0.2V，故串联的电阻上的电压为2.8V，电阻箱②该调到电阻的大小为R2=2800Ω；
（3）由图像可知，当I1=0时，I2=0.9mA，故E=（3000Ω+r+R1）×0.9mA；当I1=0.4mA时，I2=0.6mA，通过计算得出电阻R1的阻值为0.4Ω，故此时通过R3的电流约为100mA，所以通过电池的电流也约为100mA，而此时的路端电压为0.6mA×3000Ω=1.8V，所以E=1.8V+100mA×(r+R1)；以上两式联立方程解之得E=2.7V，r +R1=9.0Ω，故电源的内阻r=8.6Ω。
考点：测量电源电动势和内阻。

本题难度：一般

5、实验题  某同学用伏安法测一节干电池的电动势E和内电阻r，所给的器材有:
A．电压表V:0～3～15V       B．电流表A:0～0.6～3A   C．变阻器R1(20Ω，1A)
D．变阻器R2(1000Ω，0.1A)    E．电键S和导线若干

【小题1】实验中电流表应选用的量程为      ；电压表应选用的量程为        ；变阻器应选用    ____  (填R1或R2)；
【小题2】实验测得的6组数据已在U-I图中标出，如图所示。请你根据数据点位置完成U-I图线，并由图线求出该电池的电动势E=________V，电阻r=________Ω.

参考答案：
【小题1】_0—0.6A   0—3V  R1
【小题2】E=_1.5__V，r=__0.50__Ω

本题解析：分析：（1）根据电池的电动势和图中的电流值可选取电流表及电压表；滑动变阻器在本实验中作为限流使用，故应选取若大于内阻的滑动变阻器；
（2）用直线将各点相连，注意让各点尽量分布在直线两侧；由图象与纵坐标的交点可求得电动势；图象的斜率表示电池的内电阻．
解答：解：（1）由图可知，电流小于0.6A，故电流表应选用的量程为0-0.6A；而电池的电动势约为1.5V，故电压表应选用的量程为 0-3V；
为了调节方便并能减小误差，故变阻器应选用R1；
（2）根据数据点位置完成U-I图线，由图可知，电动势为1.5V；
图象的斜率为：r=（1.5-1.0）/1.0=0.50Ω；
故答案为：（1）0～0.6；0～3；R1；
（2）1.5；0.5．

点评：本题考查测电动势和内阻实验的数据处理，注意要结合公式理解图象的斜率及截距的含义．

本题难度：一般
