1、实验题  为确定某电子元件的电气特性，做如下测量。

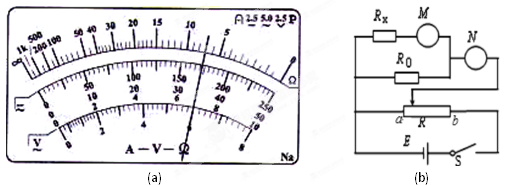

①用多用表测量该元件的电阻，选用“×10”倍率的电阻档后，应先             ，再进行测量，之后多用表的示数如图(a)所示，测得该元件电阻为         Ω。
②某同学想精确测得上述待测电阻Rx的阻值，实验室提供如下器材：

A．电流表A1（量程50mA、内阻r1＝10Ω）
B．电流表A2（量程200mA、内阻r2约为2Ω）
C．定值电阻R0＝30Ω
D．滑动变阻器R（最大阻值约为10Ω）
E．电源E（电动势约为4V）
F．开关S、导线若干
该同学设计了测量电阻Rx的一种实验电路原理如图(b)所示， N处的电流表应选用   ；（填器材选项前相应的英文字母）。开关s闭合前应将滑动变阻器的滑片置于   （选填“a”或者“b”）。
③若M、N电表的读数分别为IM、IN，则Rx的计算式为Rx=          。（用题中字母表示）

2、实验题  右图为一正在测量中的多用电表表盘.
【小题1】如果是用×10档测量电阻，则读数为            。
【小题2】如果是用直流10 mA档测量电流，则读数为            mA。
【小题3】如果是用直流5 V档测量电压，则读数为              V。

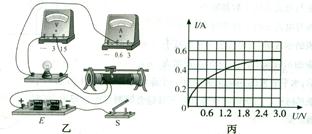

3、实验题  小明同学用如图甲所示的电路研究灯泡L(2．4V，1.0W)的伏安特性，并测出该灯泡在额定电压下正常工作时的电阻值。

(1)在闭合开关S前，滑动变阻器触头应放在   端。(选填“a”或“b”)
(2)根据电路图，请在图乙中将实物图补充完整。
(3)实验后作出的U-I图象如图丙所示，灯泡在额定电压下工作时的电阻值R=   (结果保留两位有效数字)，该测量值比真实值偏    (选填“大”或“小”)，丙图中图线发生弯曲的主要原因是                                                       。

4、实验题  有一内阻未知（约20kΩ ~ 60kΩ）、量程（0~ 10V）的直流电压表V．
（1）某同学想通过一个多用表中的欧姆档，直接去测量上述电压表的内阻，该多用表刻度盘上读出电阻刻度中间值为30，欧姆档的选择开关拨至倍率_______挡。先将红、黑表棒短接调零后，选用下图中     方式连接。

（2）在实验中，某同学读出欧姆表的读数为      Ω，这时电压表的读数为       V。请你导出欧姆表电池的电动势为        V．

5、实验题  （10分）某型号的电动自行车由4块铅蓄电池供电，电池用久以后性能会下降，表现为电池的电动势变小，内阻变大。某兴趣小组将一辆旧电动自行车电瓶充满电，取下四块电池，分别标为A、B、C、D，测量它们的电动势和内阻。

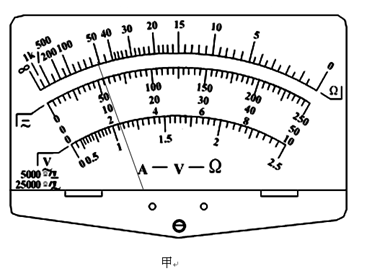

（1）用多用表直流电压50 V挡测量每块电池的电动势。测量电池A时，多用电表的指针如图甲所示，其读数为____________V。

（2）用图乙所示电路测量A、B、C、D四块电池的电动势E和内阻r，图中R0为保护电阻，其阻值为5 Ω。改变电阻箱的阻值R，测出对应的电流I，根据测量数据分别作出A、B、C、D四块电池的图线，如图丙。由图线C可知电池C的电动势E =     V；内阻r =        Ω。

（3）分析图丙可知，当前状态电池    （选填“A”“B”“C”或“D”）对电动自行车供电性能较优。
