1、实验题  有一灯泡上标有“6V? 0.1A”字样，现要测绘该灯泡的伏安特性曲线，有下列器材可供选用：
A．电压表（0~5V，内阻2.0kΩ）
B．电压表（0~10V，内阻3.0kΩ）
C．电流表（0~0.3A，内阻2.0Ω）
D．电流表（0~6A，内阻1.5Ω）
E．滑动变阻器（30Ω，2A）
F．学生电源（直流9V）及开关、导线等
（1）实验中所用的电压表应选___________________，电流表应选____________________.
（2）画出实验电路图，要求电压从零开始测量

参考答案：（1）B?， C（2）略

本题解析：(1) 小灯泡的额定电压为6V，从安全和精确度方面考虑，电压表量程选10V的；小灯泡的额定电流为0.1A，所以电流表量程选0.3A的．故选BC
(2)小灯泡在正常工作时的电阻，远小于电压表内阻，属于小电阻，“小外偏小”，电流表采用外接法．电压和电流需从零开始测起，所以滑动变阻器采用分压式接法．
点评：解决本题的关键掌握器材选取的原则，以及知道滑动变阻器分压式和限流式接法的区别，电流表内外接的区别．

本题难度：一般

2、实验题  2010年诺贝尔物理学奖授予英国曼彻斯特大学科学家安德烈·海姆和康斯坦丁·诺沃肖洛夫，以表彰他们 对石墨烯的研究。他们最初是用透明胶带从石墨晶体上“粘”出一片石墨烯的。我们平常所用的铅笔芯中就含有石墨，能导电。某同学设计了探究铅笔芯伏安特性曲线的实验，得到如下数据（I和U分别表示通过铅笔芯的电流和其两端的电压）：

实验室提供如下器材：
A．电流表A1（量程0.6 A，内阻约为1.0 kΩ）
B．电流表A2（量程3A，内阻约为0.1 Ω）
C．电压表V1（量程3V，内阻3 kΩ）
D．电压表V2（量程15 V，内阻15 kΩ）
E．滑动变阻器R1（阻值0~10 Ω，额定电流2A）
F．滑动变阻器R2（阻值0~2 kΩ，额定电流0.5 A）
（1）除长约14 cm的中华绘图2B铅笔芯、稳压直流电源E（6 V）、开关和带夹子的导线若干外，还需选用的其他器材有____（填选项前字母）；
（2）在虚线方框中画出实验电路图；

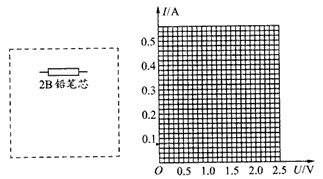

（3）根据表格中数据在坐标纸上画出铅笔芯的I-U图线。

参考答案：（1）ACE

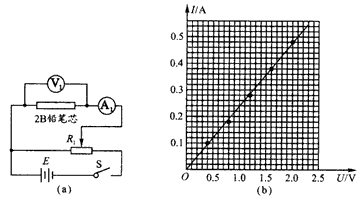

（2）如图（a）所示
（3）如图（b）所示
?

本题解析：

本题难度：一般

3、实验题  (8分)某同学想要了解导线在质量相同时，?
电阻与截面积的关系，选取了材料相同、质量相等的5卷
导线，进行了如下实验：
(1)用螺旋测微器测量某一导线的直径如图10所示．读得直
径d＝__________ mm.

(2)该同学经实验测量及相关计算得到如下数据：

参考答案：(1)1.200　(2)不满足　R与S2成反比(或RS2＝常量)　(3)19

本题解析：(1)螺旋测微器读数应先读可动刻度左边露出的主刻度L，如本题为1 mm，再看固定刻度水平线对应的可动刻度n，如本题为20.0，记数为L＋n×0.01＝1 mm＋
20.0×0.01 mm＝1.200 mm.
(2)直接用两组R、S值相乘(50×0.784＝39.2,10.0×1.753＝17.53)，可得RS明显不相等，
可判断结果为“不满足”；并同时可简单计算
50.0×0.9994≈50×1,10×1.4944≈10×1.54≈50，两者接近相等，即R与d的四次方成
反比，得出R与S2成反比．计算时选择合适的数据可使自己计算简单方便，如本题中
的(50.0,0.999，0.784)和(10.0,1.494,1.753)．
(3)根据R＝ρ有：l＝＝?m≈19 m.

本题难度：一般

4、简答题  （1）某同学使用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“×1k”挡位，测量时指针偏转如图（a）所示．接下来的测量过程正确顺序为（用字母代号填写）______
A．测量结束后，将选择开关旋到“OFF”挡；
B．将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0Ω”；
C．断开待测电阻，将选择开关旋到“×100”档：
D．再接入待测电阻，将指针示数×100，即为待测电阻阻值；
（2）接下来采用“伏安法”较准确地测量该电阻的阻值，所用实验器材如图（b）所示．其中电压表内阻约为5kΩ，电流表内阻约为5Ω．?图中部分电路已经连接好，请完成实验电路的连接．
（3）图（c）是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程．当转换开关S旋到位置3时，可用来测量______；当S旋到位置______?时，可用来测量电流，其中S旋到位置______?时量程较大．

参考答案：（1）由于指针偏转角度太大，知待测电阻挡位选择偏大，应断开待测电阻，将选择开关旋到“×100”档；将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0Ω”；再接入待测电阻，将指针示数×100，即为待测电阻阻值．测量结束后，将选择开关旋到“OFF”挡；
故顺序为CBDA．
（2）由题可知待测电阻约几百欧，比较大，远大于电流表内阻，属于大电阻，采用电流表内接法，误差较小．如图所示．
（3）当转换开关S旋到位置3时，电源与两并联电阻串联，构成欧姆表，可测量电阻．当S旋到位置 1、2时，电流表与电阻并联，可用来测量电流．S旋到位置1时，量程I=Ig+Ig(R1+Rg)R2，S旋到位置1时，量程I=Ig+IgRgR1+R2．可见，S旋到位置1时，量程较大．
故答案为：（1）CBDA．（2）如图所示．（3）电阻，1或2，1．

本题解析：

本题难度：一般

5、实验题  （1）（5分）在描绘小灯泡的伏安特性曲线的实验中，符合要求的作法是：
A．闭合电键前必须检查滑动变阻器的滑片位置使之起到保护作用
B．实验所用滑动变阻器的阻值越大越好
C．实验中测3组数据即可
D．在坐标纸上描出点后，用直尺作一条直线使不在线上的点均匀分布在线的两侧
（2）(5分）实验室新进了一批低阻值的电阻，课外活动小组的同学设计了一个实验来测量其电阻。为了减少实验误差，并在实验中获得较大的电压调节范围，应从下图的A、B、C、D四个电路中选择_________电路来测量。

(3)(5分）某同学在描绘小灯泡的伏安特性曲线的实验中，连接的测量电路（如右图）中有一处错误，连线的编号是?。

参考答案：（1）A?（2）D ?（3）

本题解析：（1）实验前检查滑动变阻器滑片位置，以便更好的保护实验电路，A选项正确；所用的滑动变阻器并非阻值越大越好，阻值太大，滑动滑片时阻值变化大，电流也变化大，测量数据少，导致实验误差大，B选项错误；实验数据越多，实验误差越小，C选项错误；描点连线时让尽量多的点在直线上，不在直线上的点才平均分布在直线两侧，则D选项错误。（2）测量时要测量较多的数据，只有滑动变阻器的分压式接法才可以实现，而所测量的小灯泡的电阻较小，所用电流表用外接法，所用D选项正确。（3）从电流表接出来的导线应该接在滑动变阻器上部的两个接线柱的其中一个上，而不能直接接在滑片上。
