1、选择题  右面是某最简单逻辑电路的真值表，根据这个真值表可以判断此逻辑电路使用的门电路和表中的“X”的取值分别为（　　）

2、填空题  下图为一逻辑电路，根据电路图完成它的真值表．

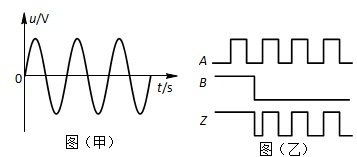

3、填空题  电信号通常分为两类：一类是电压随时间连续变化的模拟信号，另一类是电压随时间不连续变化的数字信号，图（甲）中的信号是______信号．现有一个简单的逻辑电路，在两个输入端A、B输入一定的电压信号后，在其输出端Z输出了如图（乙）所示的波形，由此可以判断，该门电路是______．

4、选择题  如图是一个电工应用某种逻辑电路制作的简单车门报警电路图．图中的两个按钮开关分别装在汽车的两道门上．只要其中任何一个开关处于开路状态，发光二极管就发光．请你根据报警装置的要求，在电路图的虚线框内应是何种电路？（　　）
A．“与”门
B．“或”门
C．“非”门
D．“与非”门
