高中物理知识点大全《质谱仪》试题巩固(2017年最新版)(三)
2、选择题 回旋加速器是加速带电粒子的装置,其核心部分是分别与高频交流电两极相连接的两个D形金属盒,两盒间的狭缝中形成的周期性变化的匀强电场(其频率为f),使粒子在通过狭缝时都能得到加速,两D形金属盒处于垂直于盒底面的匀强磁场中,如图6所示,设匀强磁场的磁感应强度为B,D形金属盒的半径为R,狭缝间的距离为d,匀强电场间的加速电压为U.则下列说法中正确的是( ) |
3、选择题 如图是医用回旋加速器示意图,其核心部分是两个D形金属盒,两金属盒置于匀强磁场中,并分别与高频电源相连。现分别加速氘核()和氦核()。下列说法中正确的是
[? ]
A.它们的最大速度相同
B.它们的最大动能相同
C.它们在D形盒中运动的周期相同
D.仅增大高频电源的频率可增大粒子的最大动能
4、选择题 如图是医用回旋加速器示意图,其核心部分是两个D型金属盒,两金属盒置于匀强磁场中,并分别与高频电源相连.现分别加速氘核(12H)和氦核(24He).下列说法中正确的是( ?)
A.它们的最大速度相同
B.它们的最大动能相同
C.它们在D形盒内运动的周期相同
D.仅增大高频电源的频率可增大粒子的最大动能

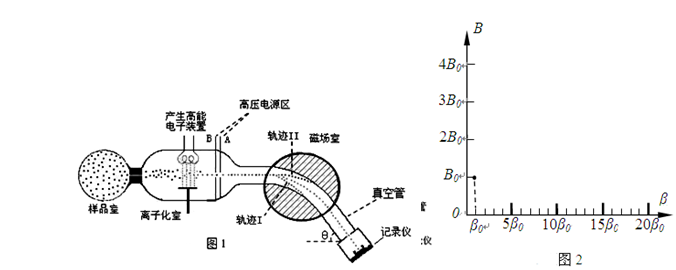

5、计算题 (22分)质谱仪可以测定有机化合物分子结构,质谱仪的结构如图1所示。有机物的气体分子从样品室注入“离子化”室,在高能电子作用下,样品气体分子离子化或碎裂成离子(如C2H6离子化后得到C2H6+、C2H2+、CH4+等)。若离子化后的离子均带一个单位的正电荷e,初速度为零,此后经过高压电源区、圆形磁场室,真空管,最后在记录仪上得到离子,通过处理就可以得到离子质荷比(m/e),进而推测有机物的分子结构。已知高压电源的电压为U,圆形磁场区的半径为R,真空管与水平面夹角为θ,离子进入磁场室时速度方向指向圆心。
(1)请说明高压电源A端应接“正极”还是“负极”,磁场室的磁场方向“垂直纸面向里”还是“垂直纸面向外”;
(2)C2H6+和C2H2+离子同时进入磁场室后,出现了轨迹I和II,试判定它们各自对应的轨迹,并说明原因;
(3)若磁感应强度为B时,记录仪接收到一个明显信号,求与该信号对应的离子质荷比(m/e);
(4)调节磁场室磁场的大小,在记录仪上可得到不同的离子。设离子的质荷比为β,磁感应强度大小为B,为研究方便可作B-β关系图线。当磁感应强度调至B0时,记录仪上得到的是H+,若H+的质荷比为β0,其B-β关系图线如图2所示,请作出记录仪上得到了CH4+时的B-β的关系图线。
