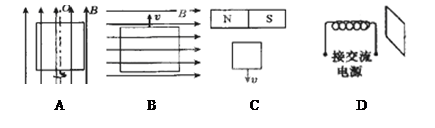

高考物理高频考点《法拉第电磁感应定律及应用》高频试题特训（2018年最新版）(六) 2018-03-18 08:41:07 来源:91考试网 作者:www.91exam.org 【大 中 小】 1、选择题   如图所示，在匀强磁场中的U形导轨上，有两根等长的平行导线ab和cd，以相同的速度v匀速向右滑动．为使ab中有感应电流产生，对开关S来说（　　） A．打开和闭合都可以 B．应打开 C．打开和闭合都不行 D．应闭合 参考答案：D 本题解析： 本题难度：一般 2、选择题  在如图所示的条件下，闭合矩形线圈能产生感应电流的是（?） 参考答案：D 本题解析：感应电流产生的条件是通过闭合电路的磁通量发生变化，ABC三种情况的磁通量都没有发生变化，故没有感应电流产生；D接的是交流电源，通过线圈的磁场发生变化，所以磁通量改变，有感应电流产生，所以本题选择D。 本题难度：一般 3、选择题  两个相邻的匀强磁场，宽度均为L，方向垂直纸面向外，磁感应强度大小分别为B，2B．边长为L的正方形线框从位置甲匀速穿过了两个磁场到位置乙，规定感应电流逆时针方向为正，则感应电流i随时间t变化的图象是（　　） A． B． C． D．

参考答案：金属棒刚进入磁场切割产生电动势，右手定则判断出感应电流方向为顺时针，所以电流为负值，故A错误；
此时的电流：I=ER=BLvR当线框刚进入第二个磁场时，则右侧金属棒切割磁感线产生的电动势，从而产生感应电流的方向为顺时针方向，左侧金属棒产生的电动势，所产生感应电流为逆时针方向，由于磁场强度不同，则产生电流的方向为顺时针，即电流值为负值，且此时电流：I2=BLvR=I，故BC错误；
因此D正确．
故选D．

本题解析：

本题难度：一般

4、选择题  （3分）（2011?海南）如图，EOF和E′O′F′为空间一匀强磁场的边界，其中EO∥E′O′，FO∥F′O′，且EO⊥OF；OO′为∠EOF的角平分线，OO′间的距离为L；磁场方向垂直于纸面向里．一边长为L的正方形导线框沿OO′方向匀速通过磁场，t=0时刻恰好位于图示位置．规定导线框中感应电流沿逆时针方向时为正，则感应电流i与时间t的关系图线可能正确的是（          ）

A．
B．
C．
D．

参考答案：B

本题解析：运用E=BLv找出感应电动势随时间变化的情况．
其中L为切割磁感线的有效长度．
根据右手定则判断出感应电流的方向．
解：在整个正方形导线框通过磁场的过程中，
切割磁感线的边框为两竖直边框，两水平边框不切割磁感线．
由于正方形导线框沿OO′方向匀速通过磁场，
①从开始到左边框到达O′之前，进入磁场切割磁感线的有效长度随时间均匀增加，
根据E=BLv得出感应电动势随时间也均匀增加，
由于电阻不变，所以感应电流i也随时间均匀增加．
根据右手定则判断出感应电流的方向，结合导线框中感应电流沿逆时针方向时为正，得出开始为正方向．
②当左边框到达OO′之后，由于进入磁场切割磁感线的有效长度不变，所以感应电流i不变．
③当左边框到达OO′中点，右边框即将进入磁场切割磁感线，由于左边框的切割磁感线的有效长度在减小，而右边框切割磁感线有效长度在增大，而左右边框切割磁感线产生的感应电动势方向相反，所以整个感应电动势随时间也均匀减小．
④当左边框到达距O点时，左右边框切割磁感线的有效长度相等，此时感应电动势为0，再往后跟前面过程相反．故A、C、D错误，B正确．
故选B．
点评：注意分析正方形导线框运动过程中切割磁感线的有效长度变化情况．
规定导线框中感应电流沿逆时针方向时为正，反过来即为负值．

本题难度：一般

5、选择题  在图中，线圈M和线圈P绕在同一铁芯上，则（　　）
A．当合上开关S的一瞬时，线圈P里没有感应电流
B．当断开开关S的一瞬时，线圈P里没有感应电流
C．当合上开关S的一瞬时，线圈P里有感应电流
D．当断开开关S的一瞬时，线圈P里有无感应电流无法判断

参考答案：C

本题解析：

本题难度：简单
