1、实验题  现要测量某电源的电动势和内阻，备有以下器材：
电源E（电动势小于3V，内阻小于1Ω，
最大允许电流1A）
电压表V （量程3V的理想电压表）
电阻箱R（调节范围0 – 99.99Ω,）
定值电阻R0?（阻值等于2.00Ω）
导线若干，电键S个

（1）将图所示的实物连接成实验电路．
（2）关于定值电阻所起的作用，以下分析正确的是?
A．可防止调节电阻箱时电阻取值过小甚至短路，从而对电源起到保护作用
B．可防止流过电压表的电流过大而烧坏电压表
C．可使调节电阻箱时电压表读数变化范围更大，从而减小实验误差
D．避免因电阻箱调节范围太小，可以增大电路中外电路可取的电阻最大值
（3）闭合开关，调节电阻箱的阻值R．读出电压表相应的示数U，如图23 -b所示，为了比较准确方便的得出实验结论，现用作图法处理数据，图线纵坐标表示电压表读数U，则图线的横坐标应选用?
A．R? B．l/R? C．U/R? D．R/U

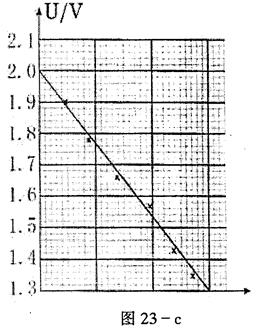

（4）根据上表数据以及第三问中选取的横坐标，某同学选取合适的标度作出了图23-c中所示的图线（其中横轴的物理含义和标度未标出），则由图线可得：E=?V；
r=?Ω（保留到小数点后两位）

参考答案：(1)?如图?（ 2分）

(2)?（2分）?（3）??（2分）
(4)?2.00（３分）;?0.33（３分）

本题解析：略

本题难度：一般

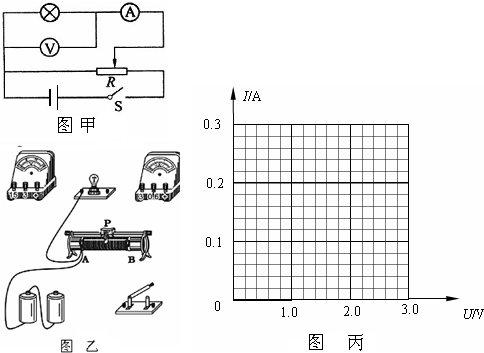

2、简答题  如图甲所示，为某同学测绘额定电压为3.0V的小灯泡的I-U特性曲线的实验电路图．
（1）根据电路图甲，用笔画线代替导线，将图13乙中的实验电路连接完整．
（2）开关S闭合之前，图乙中滑动变阻器的滑片应该置于端（选填“A”、“B”或“AB中间”）
（3）实验中测得有关数据如下表

参考答案：解①、根据电路图连线如图所示如图所示．



②、因变阻器用的是分压式接法，开关S闭合之前，图乙中滑动变阻器的滑片应该置于A端，以便使电流从零逐渐增大．
③、根据表中的实验数据，在图丙中画出小灯泡的I-U特性曲线如图所示．

本题解析：

本题难度：一般

3、选择题  用图象法计算电动势和内电阻时，先要描点，就是在U—I坐标系中描出与每组I、U值对应的点，以下说法中不正确的是(?　　)
A．这些点应当基本上在一条直线上，由于偶然误差不能避免，所以U—I图线不可能通过每一个点
B．这些点应当准确地分布在一条直线上，即U—I图线应通过每个点
C．不在U—I图线上的点应当大致均衡地分布在图线两侧
D．个别偏离直线太远的点，应当舍去

参考答案：B

本题解析：连线时应使尽量多的点落在一条线上，个别偏差较大的点舍掉，不在线上的点尽量分布在线两侧，B错。

本题难度：简单

4、实验题  某同学测量一只未知电阻。
①他先用多用电表粗测，选择电阻挡“×1k”?将红、黑表笔短接，进行欧姆调零．接着测量电阻，指针 位 值如图，则读数为________，他还需要换档重新?测量吗?______ (答“需要”或“不需要”)

②接下来再用“伏安法”测量该电阻，可供选择的器材有：
A．电流表Al(0～100A，2 k)
B．电流表A2(0～500?A，300 )
C．电压表V1(0～10 V，100 k)
D．电压表V2(0～50 V，500 k)
E．直流稳压电源占E(15 V，1 A)
F，滑动变阻器R(1 k，1W)
G．电键S和导线若干
电流表应选________，电压表应选__________(填器材前面的字母)
③请根据实验原理图完成实物图中(见答题卷)的连线。

④开关闭合前，应将滑动变阻器的滑片P置于________端。
⑤用该电路测量出的电阻值_______真实值(填“等于”、“小于”
或“大于”)；?

参考答案：见解析

本题解析：

(2)①24×103(或24 k)(2分)?不需要(1分)
②B(2分)，? C(2分)
③实物连线如图? (3分)
④a(或左)(1分)
⑤大于? (1分)

本题难度：一般

5、计算题
实验室中现有如下实验器材：
电流表A1（量程0 ~ 0.6 A，内阻0.2 Ω）?电流表A2（量程0 ~ 3 A，内阻0.05 Ω）
电压表V1（量程0 ~ 3 V，内阻3 kΩ）?电压表V2（量程0~15 V，内阻15 kΩ）
滑动变阻器R0（0~50 Ω）?蓄电池（电动势为6 V）；开关、导线
①为了较准确测量Rx阻值，电压表应选 ______________、
电流表应选__________。
②在方框内画出该实验的电路图。

参考答案：
①V1、A1
②

本题解析：①V1、A1②如右图所示。

由待测电阻Rx额定功率和阻值的大约值，可以计算待测电阻Rx的额定电压、额定电流的值约为U=≈2.2 V，I = ?=" 0.45" A。
则电流表应选A1，电压表应选V1。又因?=" 24.5" Ω＞Rx，则电流表必须外接。因为滑动变阻器的全阻值大于被测电阻Rx，故优先考虑滑动变阻器的限流接法，若用限流接法，滑动变阻接入电路的电阻应大于R = E/I - Rx = 8.3Ω，故可用限流电路。

本题难度：一般
