2、选择题  用伏安法测电阻时有如图所示的甲、乙两种接法，下面说法中正确的是?

[? ]

3、实验题  有一个电阻，其阻值大约在40Ω—50Ω之间，现要进一步准确地测量其电阻，需测量多组数据，手边现有器材如下：
电源E（电动势12V，内阻为0.5Ω）；
电压表（0—3—15V，内阻约为10KΩ）；
电流表（0—0.6—3A，内阻约为1Ω）；
滑动变阻器R1（阻值0—10Ω，额定电流2A）；
滑动变阻器R2（阻值0—1750Ω，额定电流0.3A）；
开关S和导线若干。
小题1:电压表的量程应选?，
电流表的量程应选?，
滑动变阻器应选用?。
小题2:在虚线方框内画出实验电路图。

4、实验题  （共10分）实验室测一节干电池的电动势E和内电阻r。

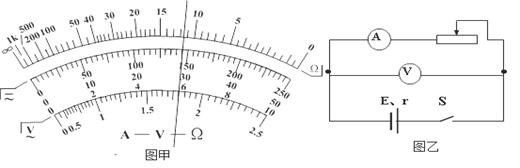

①先用多用电表估测电动势E。将选择开关旋至直流2.5V档，红、黑表笔与干电池的正、负极相接，此时指针所指位置如图甲所示，则此时多用表的读数为_______V。

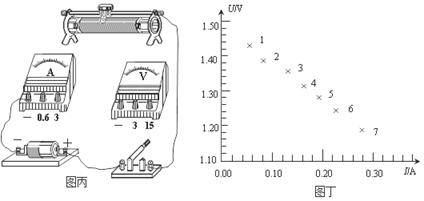

②再用伏安法更精确地测量该干电池的电动势和内电阻，实验电路如图乙所示。请你用实线代替导线在图丙中连接好实物，要求变阻器的滑动头向右滑动时，其电阻值变大。
③由实验测得的7组数据已在图丁的U-I图上标出，请你完成图线。由图像可得：
E＝____________V（保留三位有效数字），r＝____________Ω（保留两位有效数字）。

5、简答题  有一待测的电阻器Rx，甲乙两同学分别采用了不同的方法进行测量

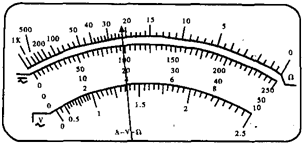

（1）甲同学直接用多用电表测其电阻．用已经调零且选择旋钮指向欧姆挡“×10”位置的多用电表测量，发现指针偏转角度太大，这时应将选择旋钮指向欧姆挡“______”位置，调零后测量，其表盘及指针所指位置如图所示，则此段电阻丝的电阻为______Ω．
（2）乙同学则利用实验室里下列器材进行了测量：
电压表V（量程0～5V，内电阻约10kΩ）
电流表A1（量程0～500mA，内电阻约20Ω）
电流表A2（量程0～300mA，内电阻约4Ω）
滑动变阻器R1（最大阻值为10Ω，额定电流为2A）
滑动变阻器R2（最大阻值为250Ω，额定电流为0.1A）
直流电源E（电动势为4.5V，内电阻约为0.5Ω）
电键及若干导线
为了精确画出I-U图线．他设想电表读数从零开始变化，以便多测出几组电流、电压值，故电流表应选用______，滑动变阻器选用______（选填器材代号），利用选择的器材，请你在图一方框内画出理想的实验电路图，并将图二中器材连成符合要求的电路．
