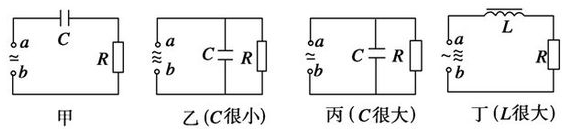

1、选择题 下面的电路图是电子技术中的常用电路.a、b是电路的输入端,其中输入的高频电流用“≈”表示,低频电流用“~”’表示,直流电流用“一”表示,负载电阻R中通过的电流有以下说明 ①图甲中R通过的是低频电流? ②图乙中R通过的是高频电流 ③图乙中R通过的是低频电流? ④图丙中R通过的是直流电流 ⑤图丁中R通过的是高频电流 其中正确的是( )
 A.①②③ B.②⑧④ C.③④⑤ D.①③④
参考答案:甲图中,电容器通交流隔直流,则R得到的是交流成分,高频成分比低频还要多.故①错误. ? 乙图中电容较小,电容器通高频阻低频,R得到的主要是低频成分.故②错误,③正确. ?丙图中,C较大,对低频的容抗也较小,则高频、低频交流成分通过C,R得到的主要是直流成分,故④正确. 丁图中,线圈的L很大,则对高频交流阻碍较大,对低频阻碍较小,而R得到的成分有低频,当然也有高频电流,故⑤正确; 故选C
本题解析:
本题难度:一般
2、选择题 对于电感和电容对电流的影响,下列描述正确的是( ) A.电感对电流的影响可概括为“通直流、阻交流” B.电容对电流的影响可概括为“通直流、阻交流” C.电感对交流的影响可概括为“通高频、阻低频” D.电容对交流的影响可概括为“通高频、阻低频”
|
参考答案:AD
本题解析:考点:电容器和电感器对交变电流的导通和阻碍作用. 分析:电感的特性是:通直流、阻交流;通高频、阻低频.电容的特性是:隔直流、阻交流;通高频、阻低频. 解答:解:A、电感对电流的影响是:通直流、阻交流;因为直流通过线圈时不产生感应电动势,对电流没有阻碍作用.而交流通过线圈时,产生感应电动势,对电流有阻碍作用.故A正确. B、电容对电流的影响可概括为“隔直流、阻交流”,因为电容器两板间有电介质或真空.故B错误. C、感抗与交流的频率成正比,则电感对交流的影响可概括为“通低频、阻高频”.故C错误. D、容抗与交流的频率成反比,则电容对交流的影响可概括为“通高频、阻低频”,故D正确. 故选AD 点评:对于电容和电感对交流的影响可以根据感抗和容抗的公式,在理解的基础上进行记忆.常规题.
本题难度:一般
3、选择题 如图所示的电路中,A1和A2是完全相同的灯泡,线圈L的电阻可以忽略,下列说法中正确的是( )
 A.合上开关S接通电路时,A1和A2始终一样亮 B.合上开关S接通电路时,A2先亮,A1后亮,最后一样亮 C.断开开关S时,A2立即熄灭,A1过一会儿才熄灭 D.断开开关S时,A1和A2都要过一会儿才熄灭,且通过两灯的电流方向都与原电流方向相同
参考答案:B
本题解析: 试题分析: 合上开关S接通电路时,A2立即正常发光,线圈中电流要增大,由于自感电动势的阻碍,灯泡A1中电流只能逐渐增大,则A2先亮,A1后亮,线圈L的电阻可以忽略,所以两灯最后一样亮.故A正确,B错误.断开开关S,通过A2的电流立即消失,通过线圈的电流迅速减小,线圈产生自感电动势,线圈与两灯泡构成闭合回路,回路中产生感应电流,由楞次定律可知,感应电流方向与原来流过灯泡A1的电流方向相同,与原来流过灯泡A2的电流方向相反,两灯泡过一会儿一起熄灭,故C、D错。
本题难度:简单
4、选择题 在日光灯的连接线路中,关于镇流器的作用,下列说法中正确的是( ). A.日光灯启动时,为灯管提供瞬时高压 B.日光灯正常工作时,起维持高压的作用 C.起到一个自动开关的作用 D.以上说法均不正确
|
参考答案:A
本题解析:日光灯启动时,氖泡断开时电流瞬时减小,镇流器产生一个很大的瞬时高压,把灯管导通
本题难度:一般
5、选择题 如图所示,在甲、乙两电路中,电阻R和自感线圈L的电阻值都很小.接通S,使电路达到稳定,灯泡D发光,则( )
A.在电路甲中,断开S,流经灯泡D的电流从右向左
B.在电路乙中,断开S,流经灯泡D的电流从右向左
C.在电路甲中,断开S,D将先变得更亮,然后渐渐变暗
D.在电路乙中,断开S,D将先变得更亮,然后渐渐变暗

参考答案:BD
本题解析:
本题难度:一般
