高考物理高频考点《周期和频率》答题技巧（2018年最新版）(十) 2018-03-18 09:03:11 来源:91考试网 作者:www.91exam.org 【大 中 小】 1、选择题  如图表示一交流电的电流随时间变化的图象，此交流电流的有效值是（　　） A．10 2 A B．10A C．7 2 A D．7A 参考答案：将交流与直流通过阻值都为R的电阻，设直流电流为I，则根据有效值的定义有： （8 本题解析： 本题难度：简单 2、选择题  如图所示为小型旋转电枢式交流发电机的原理图，其矩形线圈在磁感应强度为B的匀强磁场中绕垂直于磁场方向的固定轴OO′以角速度ω匀速转动，线圈的面积为S、匝数为n、线圈总电阻为r，线圈的两端经集流环和电刷与电阻R连接，与电阻R并联的交流电压表为理想电表．?在t=0时刻，线圈平面与磁场方向平行（如图所示），则下列说法正确的是（ ? ） A．交流发电机产生电动势的最大值Em=BSω B．交流电压表的示数为nRBSω/[2(R+r)] C．线圈从t=0时刻开始转过90°的过程中，通过电阻的电量为πnBS/[2(R+r)] D．线圈从t=0时刻开始转过90°的过程中，电阻产生的热量为2n2ωRB2S2/[π(R+r)]

参考答案：BD

本题解析：

本题难度：简单

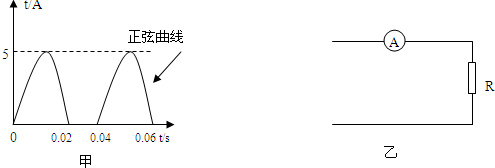

3、填空题  如图甲所示的电流通过图乙的电阻R，则交变电流表的示数为______A．

参考答案：根据电流的热效应：(5

本题解析：

本题难度：简单

4、选择题  如图所示为一小型交流发电机模型，矩形线圈在匀强磁场中绕中心轴以较小的角速度转动，线圈通过两滑环与电刷和检流计相连，在实验中可看到（　　）
A．检流计指针将左右摆动
B．线圈平面转到与磁感线相垂直时，检流计的指针偏转最大
C．线圈平面转到与磁感线相平行时，检流计的指针偏转最小
D．线圈匀速转动时，检流计的指针指向一个方向的固定值

参考答案：A、线圈较小的角速度匀速转动时，当线圈平面转动一周的时间内，线圈中的感应电流方向改变两次，所以检流计指针将左右摆动，故A正确；
B、线圈平面转到与磁感线相垂直时，线圈边框运动方向与磁感线方向平行，不切割磁感线，检流计的指针偏转最小，故B错误；
C、线圈平面转到与磁感线相平行时，线圈中磁通量的变化率最大，检流计的指针偏转最大，故C错误；
D、线圈较小的角速度匀速转动时，检流计的指针左右摆动，故D错误；
故选：A．

本题解析：

本题难度：简单

5、填空题  如图所示为加在电灯上的电压图象，即在正弦交流电的每二分之一周期中，前面四分之一周期被截去，那么现在电灯上电压的有效值为______．

参考答案：设交流电的有效值为U，将交流电与直流电分别通过相同电阻R，分析一个周期内热量：
?由电流的热效应：(U0

本题解析：

本题难度：简单
