1、选择题  如图是一火警报警装置的一部分电路示意图，其中R2是半导体热敏传感器，它的电阻随温度升高而减小，a、b接报警器：当传感器R2所在处出现火情时，电流表的电流I和a、b两端电压U与出现火情前相比 (　　)

A．I变大，U变大
B．I变小，U变大
C．I变大，U变小
D．I变小，U变大

参考答案：C

本题解析：当传感器所在处出现火情时，的温度升高，电阻减小，外电路总电阻减小，根据欧姆定律分析得到，总电流变大，和并联部分的电压为，变大，变小，通过的电流变小，电流表的电流，变大，变小，则I变大．a、b间的电压，变大，U变小．所以I变大，U变小．
故选C
点评：半导体热敏传感器的特性：电阻随温度升高而减小，本题判断路端电压U的变化情况时，也可以直接根据路端电压随外电阻减小而减小判断．

本题难度：一般

2、实验题  某课题研究小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈、薄的金属圆片．现从这些材料中选取两个待测元件，一是电阻R0(约为2 kΩ)，二是手机中常用的锂电池(电动势E标称值为3.7 V，允许最大放电电流为100 mA)．在操作台上还准备了如下实验器材：
A．电压表V (量程4 V，电阻RV约为4.0 kΩ)，
B．电流表A1(量程100 mA，电阻RA1约为5 Ω)，
C．电流表A2(量程4 mA，电阻RA2约为50 Ω)，
D．滑动变阻器R1(0～20 Ω，额定电流1 A)，
E．开关S一只、导线若干，
F．游标卡尺，
G．螺旋测微器。

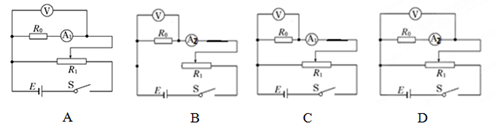

（1）为了测定电阻的阻值，某小组的四位成员各自设计了如图所示的电路原理图，并选取了相应的器材（电源用待测的锂电池），则电路设计正确且器材选取也妥当的是（   ）

（2）为了测锂电池的电动势和内阻，请在下面的方框甲中画出实验原理图，并在图中标明所选用器材.

（3）某小组根据测得的数据，画出了U－I图线，如图乙所示，根据图线，可求得：该锂电池的电动势U＝    V，内阻r＝    Ω.

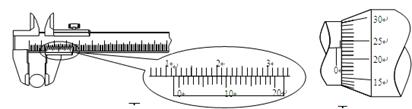

（4）某同学用游标卡尺和螺旋测微器分别测量薄金属圆片的直径和厚度。读出图中的示数。该游标卡尺示数为     cm。螺旋测微器示数为     mm.

参考答案：（1）D （2）

（3）U＝3.5V，r＝25 Ω.
（4）1.240cm. 0.729－0.731mm

本题解析：（1）电阻中最大电流约为，电流表量程太大，用替换．由于，采用电流表内接法，误差较小，滑动变阻器采用分压接法，故D正确；
（2）如图所示

（3）根据闭合回路欧姆定律，带入两组数据，联立方程可得U＝3.5V，r＝25 Ω
（4）游标卡尺示数为
螺旋测微器示数为
考点：测定电池的电动势和内阻

本题难度：困难

3、选择题  在如图所示的电路中，A、B为相同的两个灯泡，当变阻器的滑动头向D端滑动时
[? ]

A．A灯变亮，B灯变暗
B．A灯变暗，B灯变亮
C．A 、B灯均变亮
D．A 、B灯均变暗

参考答案：D

本题解析：

本题难度：简单

4、计算题  如图所示，变阻器R0的滑片P在移动过程中电压表的示数变化范围是0～4 V，电流表的示数变化范围是1～0.5 A，电源的内阻可忽略不计．求电阻R的阻值、变阻器R0的最大值和电源电动势E.

参考答案：8 Ω　8 Ω　8 V

本题解析：当电压表示数U1＝0 V时，电流表示数I1＝1 A
电源电压：E＝I1R=R?①
当电压表示数U2＝4 V时，电流表示数I2＝0.5 A
R0＝＝8 Ω
电源电压：E＝U2＋I2R＝4 ＋0.5 R?②
由①②解得：E＝8 V，R＝8 Ω.
点评：滑动变阻器与定值电阻串联，当电压表接在滑动变阻器两端时，电压表示数最大时，电流表示数最小，电压表示数最小时，电流表示数最大；与伏安法测电阻时的两表示数变化不同．

本题难度：一般

5、选择题  小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是（?）
A．干路电流为3A
B．L1的电阻小于L2的电阻
C．L1两端的电压小于L2两端的电压
D．并联电路中各支路电流一定不同

参考答案：A

本题解析：并联电路的干路电流等于各支路的电流之和；并联电源电压与各支路两端相等；并联电路各支路电流与电阻成反比，电阻越大，电流越小，当支路电阻相等时，流过它们的电流也相等。
【命题立意】本题主要考查并联电路的电流、电压和电阻的关系。

本题难度：简单
