1、简答题  在如图所示的电路中，R1=2Ω，R2=R3=4Ω，当电键K接a时，R2上消耗的电功率为4W，当电键K接b时，电压表示数为4.5V，试求：
（1）电键K接a时，通过电源的电流和电源两端的电压；
（2）电源的电动势和内电阻；
（3）当电键K接c时，通过R2的电流．

参考答案：
（1）K接a时，R1被短路，外电阻为R2，根据电功率公式可得
? 通过电源电流?I1=

本题解析：

本题难度：一般

2、选择题  照明供电线路的路端电压基本上是保持不变的．可是我们在晚上七八点钟用电高峰时开灯，电灯比深夜时要显得暗些．这是因为用电高峰时? (　?　)
A．总电阻比深夜时大，供电线路上的电流小，每盏灯两端的电压较低
B．总电阻比深夜时大，供电线路上的电流小，通过每盏灯的电流较小
C．总电阻比深夜时小，供电线路上的电流大，输电线上损失的电压较大
D．供电线路上的电流恒定，但开的灯比深夜时多，通过每盏灯的电流小

参考答案：C

本题解析：晚上七、八点钟用电高峰时开灯，由于负载增多，总电阻减小，根据欧姆定律，输电线上的电流增大，输电线上损失的电压变大，由于照明供电线路的路端电压基本上是保持不变的，所以用户获得的电压减小，每盏灯两端的电压较低．故C正确，A、B、D错误．
故选C．
点评：用电高峰时，负载增多，总电阻减小，根据电流的变化，判断出输电线上损失电压的变化，从而得出用户获得电压的大小．

本题难度：一般

3、计算题  如图所示，电解槽A与电炉B并联后接到电源上；电源内阻r=1 Ω，电炉电阻R=19 Ω，电解槽电阻r=0.5 Ω。当S1闭合、S2断开时，电炉消耗功率684 W；S1、S2都闭合时电炉消耗功率475 W（电炉电阻可看作不变）。试求：
(1)电源的电动势；
(2)S1，S2闭合时，流过电解槽的电流大小；
(3)S1，S2闭合时，电解槽中电能转化成化学能的功率。

参考答案：解：(1)S1闭合，S2断开时电炉功率为P1
电炉中电流I=A=6A
电源电动势E=I(R+r)=120 V
(2)S1、S2都闭合时电炉功率为P2
电炉中电流为
电源路端电压为U=IRR=5×19 V=95 V
流过电源的电流为
流过电解槽的电流为IA=I-IR=20 A
(3)电解槽消耗的电功率PA=IAU=20×95 W=1 900 W
电解槽内热损耗功率P热=I2Ar"=202×0.5 W=200W
电解槽转化成化学能的功率为P化=PA-P热=1 700 W

本题解析：

本题难度：一般

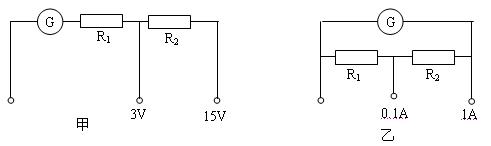

4、计算题  某电流表表头内阻Rg为200Ω,满偏电流Ig为2mA,按图甲改装成量程为3V和15V的电压表,按图乙改装成量程为0.1A和1A的两个电流表,试求两种情况下的R1和R2各为多少?

参考答案：甲图：R1=U1/Ig-Rg
R2=U2/Ig-Rg-R1
解得R1=1300Ω? R2=6000Ω
乙图：Ig（Rg+R2）=（I1-Ig）R1
IgRg=（I2-Ig）（R1+R2）
解得R1=Ω?R2=Ω

本题解析：略

本题难度：简单

5、选择题  如图所示，由六根相同的金属棒组成了一个“6”字形的框架，每根金属棒长为L，电阻为R，匀强磁场的宽度也为L．设框架在通过磁场过程中以速度v做匀速直线运动，从ab进入磁场开始计时，f、c两点的电势差Ufc随距离变化的图象正确的是（　　）
A．

B．

C．

D．
