1、选择题  某同学按图示电路连接实物后闭合开关，发现电灯不亮。他将高阻值的电压表并联在A、C之间时，电压表的读数为U；将该表并联在A、B之间时，电压表的读数为U；将该表并联在B、C之间时，电压表的读数为零。则故障可能是?（?）

A．AB段断路? B．BC段断路
C．AB段短路? D．无法判断

参考答案：A

本题解析：略

本题难度：简单

2、选择题  如图电路中，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C．闭合开关S，增大可变电阻R的阻值，电压表示数的变化量为△U，电流表示数的变化量为△I，则：

A．变化过程中△U和△I的比值保持不变
B．电压表示数U和电流表示数I的比值不变
C．电阻R0两端电压减小，减小量为△U
D．电容器的带电量增大，增加量为C△U

参考答案：ＡＤ

本题解析：可将定值电阻R0绑定在一起，则画出U-I图像，图像的斜率表示电源内阻与定值电阻之和，所以恒定不变，A正确，因为可变电阻R值变了，导致了电压表U和电流表I的变化，而量表的比值，表示R的值，所以也发生变化，B错误，当R增大，路端电压增大，电流减小，所以通过R0的电压减小，而电源内阻分压也减小，两者减小的为△U，C错误，R两端的电压增大，所以电容器两端电压增大，故根据公式可得，D正确，
点评：此类型的题目一般是从部分变化到整体变化再到另一部分变化

本题难度：一般

3、计算题  某直流电动机额定电压是220V，正常工作电流是2.5A， 内部线圈电阻是0.4Ω。求:
（1）该电动机的额定功率和正常工作时线圈的发热功率？
（2）该电动机正常工作时突然被卡住不转，此时电动机的发?热功率为多大？

参考答案：（1）550W? 2.5W? (2)1.21×105W

本题解析：（1）电动机的额定功率P=UI=220V×2.5A=550W；线圈的发热功率。
（2）若电动机正常工作时突然被卡住不转，则有。

本题难度：简单

4、计算题  某同学按如图所示电路进行实验，实验时该同学将变阻器的触片P移到不同位置时测得各电表的示数如下表所示：


将电压表内阻看作无限大，电流表内阻看作零。
①电路中E，分别为电源的电动势和内阻，，，为定值电阻，在这五个物理量中，可根据上表中的数据求得的物理量是（不要求具体计算）?。
②由于电路发生故障，发现两电压表示数相同了（但不为零），若这种情况的发生是由用电器引起的，则可能的故障原因是?。

参考答案：①E、R2、R3　
②Rp短路或R2断路

本题解析：①先将电路简化，R1与r看成一个等效内阻r，=R1+r，则由V1和A1的两组数据可求得电源的电动势E；由A2和V1的数据可求出电阻R3；由V2和A1、A2的数据可求出R2。
②当发现两电压表的示数相同时，但又不为零，说明V2的示数也是路端电压，即外电路的电压全降在电阻R2上，由此可推断Rp两端电压为零，这样故障的原因可能有两个，若假设R2是完好的，则Rp一定短路；若假设RP是完好的，则R2一定断路。

本题难度：一般

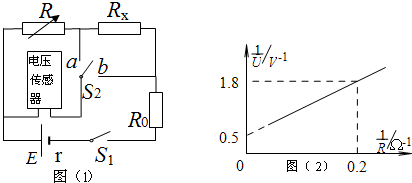

5、简答题  如图（1）所示电路中，定值电阻R0=10Ω，R为电阻箱，S2为单刀双掷开关．闭合S1，将S2切换到a，调节电阻箱，读出其阻值为R1，记录电压传感器测得的数据为Ul，然后保持电阻箱阻值不变，将S2切换到b，记录电压传感器示数为U2．
（1）试写出电阻Rx的表达式
（2）若求得电阻Rx=2.5Ω，将S2切换到a，多次调节电阻箱，读出多组电阻箱阻值R和记录对应的电压传感器数据U，对测得的数据进行处理，绘出如图（2）所示的

参考答案：（1）闭合S1，将S2切换到a时，有：I=U1R1
S2切换到b时，有：I=U2R1+Rx
所以U1R1=U2R1+Rx
解得：Rx=U2-U1U1R1
（2）由图象可知：当R=0时，电压传感器测量的是电源的电动势，所以E=2V
当R=5Ω时，U=59V，由闭合电路欧姆定律得：
ER0+RX+R+r=UR
带入数据得：
210+2.5+5+r=19
解得：r=0.5Ω
答：（1）电阻Rx的表达式为Rx=U2-U1U1R1；
（2）电源电动势为2V，内阻为0.5Ω．

本题解析：

本题难度：一般
