1、简答题  如图所示，两带电平行板A、B间的电场为匀强电场，场强E=8.0×102V/m，两板间距d=16cm，板长L=30cm．一带电量q=1.0×10-16C、质量m=1.0×10-24kg的粒子以v0=3×105m/s的速度沿平行于板方向从两板的正中间射入电场后向着B板偏转，不计带电粒子的重力，求：
（1）粒子待何种电荷？在电场中运动时间为多久？
（2）粒子废除电场时的偏转角的正弦值为多大．

2、实验题  在物理兴趣小组活动中，一同学利用下列器材设计并完成了“探究导体阻值与长度的关系”的实验。

电压表V1：量程3V，内阻约为900 Ω
电压表V2：量程10 V，内阻约为3 kΩ
电流表A：量程60 mA，内阻约为5 Ω
电源E1：电动势1.5 V，内阻约为0.2 Ω
电源E2：电动势4.5 V，内阻约为0.4 Ω
滑动变阻器（最大阻值为10 Ω）、粗细均匀的同种电阻丝、开关、导线和刻度尺
其主要实验步骤如下：
A．选取图中器材，按示意图连接电路
B．用伏安法测定电阻丝的阻值R
C．用刻度尺测出电阻丝的长度L
D．依次减小电阻丝的长度，保持电路其他部分不变，重复步骤B、C
E．处理数据，根据下列测量结果，找出电阻丝阻值与长度的关系

为使实验尽可能准确，请你对上述步骤中画线处加以改进。
①___________________________________________；
②___________________________________________。

3、实验题  图中给出器材为：电源E（电动势为12V，内阻不计），木板N（板上从下往上依次叠放白纸、复写纸、导电纸各一张），两个金属条A、B（平行放置在导电纸上，与导电纸接触良好，用作电极），滑线变阻器R（其总阻值小于两平行电极间导电纸的电阻），直流电压表V（量程为6V，内阻很大，其负接线柱与B极相连，正接线柱与探针P相连），开关K。现要用图中仪器描绘两平行金属条AB间电场中的等势线。AB间的电压要求取为6V。

（1）在图中连线，画成实验电路原理图。
（2）下面是主要的实验操作步骤，将所缺的内容填写在横线上方。
a. 接好实验电路；
b. _________________________________；
c. 合上K，并将探针P与A相接触；
d. _________________________________；
e. 用探针压印的方法把A、B的位置标记在白纸上。画一线段连接AB两极，在连线上选取间距大致相等的5个点作为基准点，用探针把它们的位置印在白纸上；
f. 将探针与某一基准点相接触，_________________________________，这一点是此基准的等势点。用探针把这一点的位置也压印在白纸上。用相同的方法找出此基准点的其它等势点；
g. 重复步骤f，找出其它4个基准点的等势点，取出白纸画出各条等势线。

4、简答题  如图所示，一电量为q的正电荷由静止经电压U0加速后，进入两块间距为d、电压为U的平行金属板之间，若质子从两板正中间垂直于电场方向射入，且刚好能从极板边缘穿出电场．不让重力，试求：
（1）金属板的长度L；
（2）质子穿出电场时的动能．

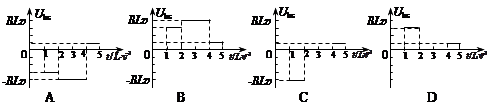

5、选择题  如图所示，A是一个边长为L的正方形导线框，每边长电阻为r。现维持线框以恒定速度v沿x轴运动，并穿过图中所示由虚线围成的匀强磁场区域。以顺时针方向为电流的正方向，，线框在图示位置的时刻作为时间的零点，则bc两点间的电势差随时间变化的图线应为
