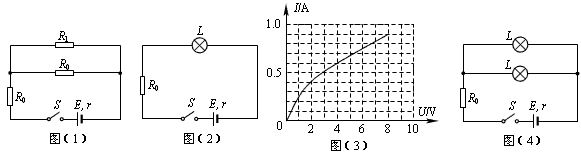

1、计算题  如图（1）所示的电路中，电源电动势E=10V，内电阻r=1Ω，两个相同的定值电阻R0=9Ω，R1=18Ω，且不随温度而变化。
（1）求通过电阻R1中的电流；
（2）若在电路中将两个并联电阻R1、R0换成一个灯泡L（7.2W，0.9A），如图（2）所示，该灯泡的伏安特性曲线如图（3）中实线所示。则接入电路后，灯泡的实际功率为多少？某学生的解法如下：RL=，I=，代入P=I2RL即可求出灯泡的实际功率。请你判断该同学的解法是否正确？若正确，请解出最终结果；若不正确，请用正确方法求出灯泡的实际功率。
（3）若在图（2）电路中再并联一个同样的灯泡，如图（4）所示，则每个灯泡的实际功率是多少？

2、计算题  如图所示电路中，甲、乙两个毫安表的内阻均为6 Ω，R3=12 Ω，S断开时，AB之间电阻为3 Ω，S闭合时，甲、乙两个毫安表的示数之比为1:2，求R1，R2的阻值各为多少？

3、选择题  关于电源的电动势，下面说法错误的是
A．电源的电动势就是电源两极间的电压
B．电动势越大的电源，将其它形式的能转化为电能的本领越大
C．电动势的数值等于内、外电路电压之和
D．电动势只由电源性质决定，与外电路无关

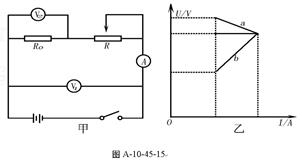

4、选择题  如图A-10-45-15甲所示的电路，不计电表内阻的影响，改变滑动变阻器的滑片位置，测得电压表V1和V2随电流表A的示数变化的两条实验图象，如图乙所示，关于这两条实验图象，有? (? )

A．图线b的延长线一定过坐标的原点O
B．图线a的延长线与纵轴交点的坐标值等于电源的电动势
C．图线a、b交点的横坐标和纵坐标值的乘积等于电源输出功率
D．图线a、b交点的横坐标和纵坐标值的乘积等于电阻R0消耗的电功率

5、选择题  四个相同的灵敏电流表分别改装成两个安培表和两个伏特表，安培表A1的量程大于A2的量程，伏特表V1的量程大于V2的量程，把它们按图接入电路（　　）
A．A1读数比A2读数小
B．A1指针偏转角度比A2指针偏转角度小
C．V1读数比V2读数大
D．V1指针偏转角度比V2指针偏转角度大
