1、选择题  如图所示电路中，电源电动势为E，内阻为，当变阻器R的滑片位于中点时，额定功率相同的A、B、C三个小灯泡均正常发光，则下列说法不正确的是

A．三个灯泡中，C灯电阻最大，B灯电阻最小
B．当滑片P向左移动时，A、C两灯变亮，B灯变暗
C．当滑片P向左移动时，B、C两灯变亮，A灯变暗
D．当滑片P想左移动时，电源的总功率减小

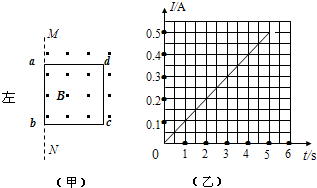

2、简答题  如图（甲）所示，边长为L=2.5m、质量m=0.50kg的正方形金属线框，平放在光滑的水平桌面上，磁感应强度B=0.80T的匀强磁场方向竖直向上．t=0s时，金属线框的一边ab与磁场的边界MN重合．在力F作用下金属线框由静止开始向左运动．测得金属线框中的电流随时间变化的图象如图（乙）所示．已知金属线框的总电阻为R=4.0Ω．
（1）试判断金属线框从磁场中拉出的过程中，线框中的感应电流方向；
（2）t=5.0s时，金属线框的速度v；
（3）已知在5.0s内力F做功1.92J，那么，金属框从磁场拉出过程线框中产生的焦耳热是多少？
（4）金属线框即将离开磁场时拉力F的大小．

3、选择题  如图，金属杆ab以恒定的速率v在光滑平行导轨上向右滑行，设整个电路中总电阻为R(恒定不变)，整个装置置于垂直 纸面向里的匀强磁场中，下列叙述正确的是

A．磁场作用于ab杆的安培力与速率v成正比
B．ab杆中的电流与速率v成反比
C．电阻R上产生的热功率与速率v成正比
D．外力对ab杆做功的功率与速率v成正比
