1、实验题 下图中甲、乙两图都是用来“验证机械能守恒定律”的装置示意图,已知该打点计时器的打点频率为50Hz.
(1)甲、乙两图相比较,__________图所示的装置较好,简单说明原因:__________
(2)丙图是采用较好的装置并按正确的实验步骤进行实验打出的一条纸带,其中O为打出的第一个点,标为1,后面依次打下的一系列点迹分别为2、3、4、5….经测量,第1、2两点间的距离小于1mm.对此小张和小李两位同学展开了讨论.小张同学认为:由自由落体运动可知,纸带如从静止开始下落,第1、2两点间的距离应接近2mm,这样的纸带不能用来进行实验数据的处理;小李同学认为:纸带上1、2两点间的距离没有接近2mm是因为打第一个点时纸带速度不为0,所以不要从第一点就开始计算,我们必须从后面的计数点中取点算出速度与高度来验证机械能守恒定律.
两人的观点是否正确?__________;纸带上1、2两点间的距离远小于2mm的主要原因是:__________
(3)如果以为纵轴,以h为横轴,根据实验数据绘出的-h图线是__________,该线的斜率是______.
2、选择题 下列各组力全部是以性质或效果命名的是
A.弹力、动力、斥力、分子力
B.压力、拉力、浮力、牵引力
C.重力、弹力、摩擦力、电磁力
D.阻力、动力、电磁力、支持力

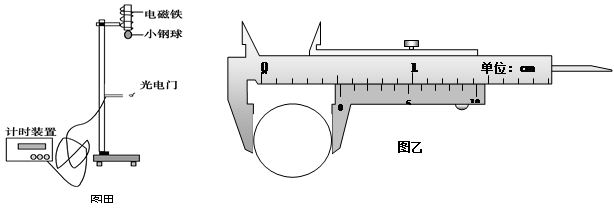

3、实验题 (8分)在“验证机械能守恒实验”中,有如下步骤:在竖直放置的铁架台上端固定一个电磁铁(如图甲),通电时,小球被吸在电磁铁上,断电时,小球自由下落。铁架台上有可以移动的光电门.当小球经过光电门时,光电计时装置能测出小球通过光电门所用时间Δt。
①如图乙所示,用游标卡尺可测得小钢球的直径:d=?cm;实验时将小钢球从图示位置由静止释放,由数字计时器读出小球通过光电门的时间Δt=1.2×10-2s,则小球经过光电门时的瞬时速度为?m/s(保留2位有效数字)。
②在本次实验中还必须测量的物理量是?(请用文字说明并用相应的字母表示)。
③本实验通过比较?和?(用以上所测量的物理量符号表示),在实验误差允许的范围内相等,就可以验证小球机械能守恒.

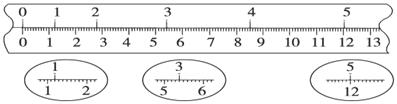

4、实验题 在“探究小车速度随时间变化的规律”的实验中,打点计时器使用的交流电的频率为50Hz,记录小车运动的纸带如图所示,在纸带上选取0,1,2,3,4,5共6个计数点,相邻两计数点之间还有四个点未画出.纸带旁并排放着最小分度为mm的刻度尺,计算小车通过计数点“2”的瞬时速度为v2=_____ m/s,v4=_____m/s,小车的加速度是a=____ m/s2.(保留两位有效数字)

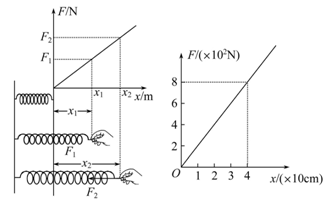

5、选择题 如图是探究某根弹簧的伸长量x与所受拉力F之间的关系图,下列说法中正确的是( )
A.弹簧的劲度系数是2 N/m
B.从开始到当弹簧受F1="200" N的拉力时,拉力对弹簧做功20 J
C.当弹簧受F2="800" N的拉力作用时,弹簧伸长量为x2=40 cm
D.从开始到当弹簧伸长量为x1=20 cm时,拉力对弹簧做功80 J
