1、填空题 在测量一节干电池的电动势和内电阻的实验中，某同学根据实验记录画出U—I图线如图所示，从中可求出待测干电池的电动势为?V，内电阻为?Ω(保留两位有效数字)．

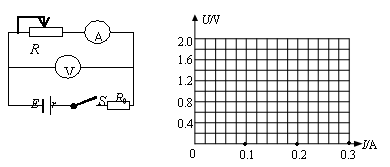

2、实验题 （10分）如图所示，用伏安法测电源电动势和内阻的实验中，在电路中接一阻值为2Ω的电阻R0，通过改变滑动变阻器，得到几组电表的实验数据：
U（V）:]
| 1.2
| 1.0
| 0.8
| 0.6
|
I（A）
| 0.10
| 0.17
| 0.23
| 0.30
|
（1）R0的作用是?；
（2）用作图法在坐标系内作出U-I图线；
（3）利用图线，测得电动势E=?V，内阻r =??Ω。
（4）某同学测另一串联电池组的输出功率P随外电阻R变化的曲线如图所示。由所得图线可知，被测电池组电动势E＝________V，电池组的内阻r＝_______Ω。
3、填空题 小灯泡灯丝的电阻会随温度的升高而增大，某同学为研究这一现象，利用下列实验器材：电压表（量程0-3V、内阻2kΩ）、电流表（量程0-0.6A、内阻2Ω）、滑动变阻器（变化范围0一10Ω）、电源、小灯泡、开关、导线若干来设计实验，并通过实验得到如下数据（I和U分别表示小灯泡上的电流和电压）．
| I/A | 0 | 0.12 | 0.21 | 0.29 | 0.34 | 0.38 | 0.42 | 0.45 | 0.47 | 0.49 | 0.50
U/V
0
0.20
0.40
0.60
0.80
1.00
1.20
1.40
1.60
1.80
2.00
|

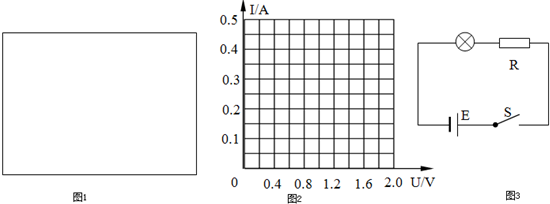

（1）请在上面的方框中（图1）画出实验电路图；
（2）在图2画出小灯泡的I一U曲线；
（3）把本题中的小灯泡接到图3示电路中，若电源电动势E=2.0V，内阻不计，定值电阻R=4Ω，则此时小灯泡的功率是______W．
4、实验题 在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝的直径，算出金属丝的横截面积，如图所示，金属丝的直径是________?___mm，
5、实验题 一只小灯泡，标有“3V，0.6W”字样．现用图示的器材测量该小灯泡的伏安特性曲线，(滑动变阻器最大阻值为10
；电源电动势为6V，内阻为l；电流表内阻为1，电压表的内阻为l0k)．
(1)（2分）在设计电路的过程中，为了尽量减小实验误差，电流表应采用?(选填“内接”或“外接”)法．滑动变阻器的连接方式应采用?(选填“分压式”或“限流式”)；

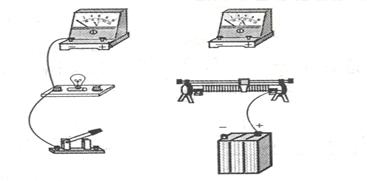

(2)（3分）用笔画线当导线，根据设计的电路图将实物图连成完整的电路(图中有三根导线已经接好)．
