1、实验题  （14分）某学习小组为测量一铜芯电线的电阻率，他们截取了一段电线，用米尺测出其长度为L，用螺旋测微器测得其直径为D，用多用电表测得其电阻值约为.为提高测量的精度，该小组的人员从下列器材中挑选了一些元件，设计了一个电路，重新测量这段导线(用表示)的电阻．
A．电源(电动势为3.0V，内阻不计)
B．电压表(量程为0～3.0V，内阻约为2kΩ)? C．电压表(量程为0～15.0V，内阻约为6kΩ)
D．电流表(量程为0～0.6A，内阻约为1Ω)? E．电流表(量程为0～3.0A，内阻约为0.1Ω)
F．滑动变阻器(最大阻值10Ω，额定电流2.0A)? G．滑动变阻器(最大阻值1kΩ，额定电流1.0A)
H．定值电阻(阻值为3Ω)? I．开关S一个，导线若干

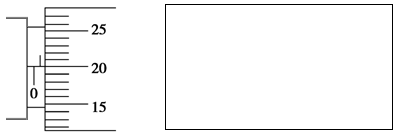

（1）如下图所示是该实验小组用螺旋测微器对铜芯线直径的某次测量，其读数是________mm.
（2）实验时电压表选________，电流表选________，滑动变阻器选________．(只填代号)
（3）为提高实验的精确度，请你为该实验小组设计电路图，并画在下面的方框中．

（4）某次测量时，电压表示数为，电流表示数为，则该铜芯线材料的电阻率的表达式为：＝_______.

参考答案：(1)0.700 （2分）? (2) B （2分），D（2分） ，F （2分）
（3）电路图如下图（电流表外接法+滑动变阻器分压式或限流式均可）（3分）（4）（3分）

本题解析：
试题分析: （1）由图螺旋测微器可知，固定刻度所示为0.5mm，可动刻度示数为20.0×0.01mm=0.200mm，螺旋测微器示数为0.5mm+0.200mm=0.700mm.
(2)电源电动势为3.0V，电压表应选(量程为0～3.0V，内阻约为2kΩ）,即选B；通过电线的最大电流约为，为准确测量，电流表应选电流表（量程为0～0.6A，内阻约为1Ω），即选D，为方便实验操作，应选最大阻值减小的滑动变阻器，则选F.
(3)由于，则选用电流表外接法；滑动变阻器选用分压式或限流式均可待测电电阻较小，为保证电路安全，待测电阻应串联一个保护电阻，电路图如图所示．
(4)铜芯材料电阻，则电阻率.

本题难度：一般

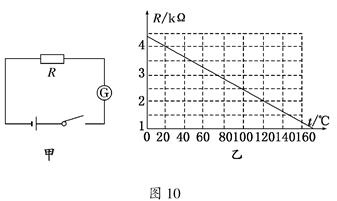

2、计算题  温度传感器广泛应用于室内空调、电冰箱和微波炉等家电产品中，它是利用热敏电阻的阻值随温度的变化而变化的特性工作的．如图10甲所示，电源的电动势E＝9.0 V，内电阻可忽略不计；G为灵敏电流表，内阻Rg保持不变；R为热敏电阻，其电阻值与温度的变化关系如图10乙所示的R－t图线表示，闭合开关，当R的温度等于20℃时，电流表示数I1＝2 mA；当电流表的示数I2＝3.6 mA时，热敏电阻R的温度是多少？

参考答案：120℃

本题解析：从图乙查得t＝20℃时，R的阻值为4 kΩ，
由E＝I1(R＋Rg)得：
Rg＝－R＝?kΩ－4 kΩ＝0.5 kΩ
设当I2＝3.6 mA时，热敏电阻的阻值为R′，则
R′＝－Rg＝?kΩ－0.5 kΩ＝2.0 kΩ
从图乙中查得此时对应的温度为t2＝120℃.

本题难度：一般

3、实验题  （9分）兴趣小组为测一遥控电动小车的额定功率，进行了如下实验：


①用天平测出电动小车的质量为0.4kg；

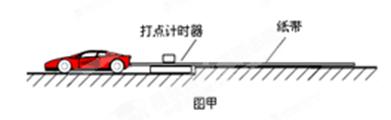

②将电动小车、纸带和打点计时器按如图甲所示安装；
③接通打点计时器（其打点周期为0.02s）；

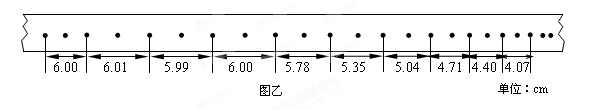

④使电动小车以额定功率加速运动，达到最大速度一段时间后关闭小车电源，待小车静止时再关闭打点计时器（设小车在整个过程中小车所受的阻力恒定）。在上述过程中，打点计时器在纸带上所打的部分点迹如图乙所示。请你分析纸带数据，回答下列问题：
（1）该电动小车运动的最大速度为?m/s；
（2）关闭小车电源后，小车的加速度大小为 ?m/s2；
（3）该电动小车的额定功率?W。

参考答案：（1）1.50；（2）2.00；（3）1.20；（注1.5；2、2.0；1.2也给分）

本题解析：（1）从纸带上可以看出，纸带上的前四段距离的间距均在6.00cm左右，故此时是速度最大的时候，其最大值为v==1.5m/s；（2）从第5段以后，间距逐渐变小，说明是关闭电源后小车的动动情况，故其加速度的大小为a==2.00m/s2；（3）由关闭电源时小车的受力情况可知，小车受到的摩擦力为f=ma=0.4kg×2.00m/s2=0.8N，又因为当小车在额定功率下的最大速度为1.5m/s，故此时的牵引力与摩擦力相等，而小车所受的阻力是不变的，故车的额定功率P=Fv=fv=0.8N×1.5m/s=1.20N。

本题难度：一般

4、填空题  某同学欲测一个未知电阻的阻值，可供选择的仪器有：电流表A，量程有10mA和0.6A两种，电压表V，量程有3V和15V两种，电源电压为4.5V．该同学先按如图接好电路，闭合S1后，把开关S2拨至a时发现，两电表的指针偏转都在满偏的

参考答案：（1）电源电动势为4.5V，如果选择15V档位，偏转五分之四达到12V，超过电源的电动势，故电压表选择的是低档位；
故答案为：3．
（2）电压表读数几乎不变，电流表读数变化明显，说明待测电阻阻值较大，与伏特表相接近，而伏特表电阻较大，至少几千欧姆，而电源电动势只有4.5V，故电流只有几个毫安，故电流表选10mA挡；
故答案为：10．
（3）闭合S1后，把开关S2拨至a时发现，两电表的指针偏转都在满偏的45处，故电流为8mA，电压表读数为2.4V；
再把S2拨至b时发现，其中电压表的指针偏角几乎不变，另一个电流表的指针偏转到满偏的34处，故电压表读数为2.4V，电流表读数为7.5mA；
故待测电阻两端电压为2.4V，电流为7.5mA，故待测电阻为320Ω；
故答案为：320．

本题解析：

本题难度：一般

5、实验题  某实验小组要描绘一只规格为“2.5V 0.5A”小灯泡的伏安特性曲线， 除了提供导线和开关外，还有以下一些器材：
A.电源E（电动势为3.0 V，内阻不计）
B.电压表V（量程为0～3.0v，内阻约为）
C.电流表A（量程为0～0.6A，内阻约为）
D.滑动变阻器R（最大阻值额定电流1A）
（1）为完成本实验，请用笔画线当导线，在图甲中将实物图连成完整的电路，要求实验误差尽可能的小。（图中有几根导线已经接好）

如果电路中的所有仪器都完好，闭合开关后无论如何调节滑动变阻器，发现小灯泡亮度发生变化，但电压表、电流表的示数均不能为零，试判断可能是哪根导线发生了断路？请用“×”在相应的导线上标出。
（2）下表中的数据是该小组在实验中测得的， 请根据表格中的数据在图乙的方格。


（3）如果用一个电动势为1.5V，内阻为3的电源与该小灯泡组成电路，则该小灯泡的实际功率约为________________w（保留两位有效数字）。

参考答案：（1）
（2）
（3）0.18～0. 20

本题解析：

本题难度：一般
