1、填空题  如图所示为用伏安法测量一个定值电阻阻值的实验所需器材的实物图，现有器材规格如下：
待测电阻Rx（约100Ω）
直流电流表A1（量程0～50mA，内阻约50Ω）
直流电流表A2（量程0～0.6A，内阻约5Ω）
直流电压表V1（量程0～3V，内阻约5kΩ）
直流电压表V2（量程0～15V，内阻约10kΩ）
直流电源E（电动势4V，内阻不计）
滑动变阻器R（阻值范围0～15Ω，允许最大电流1A）
电键1个，导线若干条．
（1）实验时电流表选择______，电压表选择______．（填仪器字母代号）
（2）在方框内画出电路图．
（3）在实物图中完成其余连线使之成为完整的实验电路．

参考答案：（1）由题意可知，电源为必选的，其电压为4V，故考虑准确性，电压表只能选择3V量程；则电路中的电流I=3V100=30mA，故电流表只能选择A1，电压表只能选择V1；

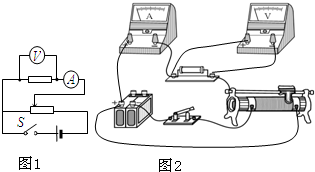

（2）由于滑动变阻器电阻最大只有15Ω，而待测电阻100Ω，故滑动变阻器起不到必要的控制作用，故滑动变阻器只能采用分压接法；同时RVR＞RRA，故电流表应选用外接法；故答案如图所示；
根据原理图可以连接实物图，注意导线不能交叉；导线要接在接线柱上，连接时选连接滑动变阻器与电源；然后再并联测量电路；如图所示；
故答案为：（1）A1，V1；
（2）（3）如图所示；

本题解析：

本题难度：一般

2、其他  用下列器材组装成描绘电阻R0伏安特性曲线的电路，请将实物图连线成为实验电路。
微安表μA（量程200μA，内阻约200Ω）；
电压表V（量程3V，内阻约10kΩ）；
电阻R0（阻值约20kΩ）；
滑动变阻器R（最大阻值50Ω，额定电流1A）；
电池组E（电动势3V ，内阻不计）；
开关S及导线若干。

参考答案：

本题解析：

本题难度：一般

3、实验题  （10分）在“探究导体电阻与其影响因素的定量关系”的实验中：
（1）某实验小组用如图甲所示电路对镍铬合金和康铜丝进行探究，a、b、c、d是四种金属丝。
①实验小组讨论时，某同学对此电路提出异议，他认为，电路中应该串联一个电流表，只有测出各段金属丝的电阻，才能分析电阻与其影响因素的定量关系。你认为要不要串联电流表？并简单说明理由。??.
②几根镍铬合金丝和康铜丝的规格如下表所示：电路图中四种金属丝a、b、c分别为下表中编号为A、B、C的金属丝，则d应选下表中的 ?（用表中编号D、E、F表示）。
?
（2）该实验小组探究了导体电阻与其影响因素的定量关系后，想测定某金属丝的电阻率。
①用毫米刻度尺测量金属丝长度为L=80.00cm，用螺旋测微器测金属丝的直径如图乙所示，则金属丝的直径d为 ??。
②按如图丙所示连接好电路，测量金属丝的电阻R。改变滑动变阻器的阻值，获得六组I、U 数据描在图中所示的坐标系上。由图可求得金属丝电阻R= ??Ω ，该金属丝的电阻率 ρ= ?Ω?m?（保留两位有效数字）。

参考答案：（1）①不需要串联电流表，因为串联电流相等，电压比等于电阻比；② E；（2）①1.600mm；②0.5；1.3×10-6；

本题解析：（1）①不需要串联电流表，因为串联电流相等，电压比等于电阻比；②由固定变量法可知，d应该与镍铬合金材料不同，长度和截面积相同的导体，即为E；（2）①金属丝的直径为：d=1.5mm+0.01mm×10.0=1.600mm；②连接U-I图线上的各点，得到此电阻的U-I线如图：

由图线求得直线的斜率，即为电阻的阻值：;该金属丝的电阻率

本题难度：一般

4、填空题  有一额定电压是3Ⅴ，额定电流O.5A的小灯泡，为测其正常工作时的电阻，可提供的器材有：
A．电流表（量程3A，内阻0.01Ω?）
B．电流表（量程0.6A，内阻0.2Ω?）
C．电压表（量程3Ⅴ，内阻10kΩ?）
D．电压表（量程15Ⅴ，内阻50kΩ?）
E．电键及导线若干
F．滑动变阻器（阻值0-10Ω）
G．电源（电动势9V，内阻1Ω）
（1）假设用限流接法，计算通过灯泡的最小电流约为______A．
（2）请根据上面的计算，在方框中画出用伏安法测小灯泡正常工作时电阻的电路图．
（3）选用的电流表是______，选用的电压表是______．

参考答案：（1）小灯泡额定电压是3Ⅴ，额定电流O.5A，所以灯泡的电阻是6Ω
假设用限流接法，灯泡的最小电流I=ER总=0.52A．
（2）假设用限流接法，灯泡的最小电流大于额定电流，所以应采用分压接法．电压表内阻远大于灯泡电阻，应采用电流表外接法．电路如图



（3）由灯泡的额定值可知，灯泡的额定电流为0.5A，电流表的量程应略大于0.5A，故电流表选B；
灯泡的额定电压为3V，故若选15V量程的电压表，则测量误差过大，故选择C；
故答案为：（1）0.52
（2）如图
（3）B，C

本题解析：

本题难度：一般

5、填空题  “伏安法”测电阻时，由于电压表、电流表内阻的影响，使得测量结果总存在误差，而按如右图所示电路进行测量，则由电压表、电流表内阻所造成的误差可消除．
（1）请你在答题纸相应的横线．上简要写出还未完成的主要操作步骤，并用字母表达出相应的测量值．

①闭合电键S1，电键S2接2，调节Rp和Rp′，使电压表和电流表的读数尽可能大，读出电流表和电压表读数I2、U2②保持Rp不变______．
（2）请你推导出待测电阻Rx的表达式．
（3）用线把实物图按电路图连成测量电路，请将右图中未连的线连完整．

参考答案：（1）s?2接1，调节R′p，使电压表与电流表的示数尽可能大，读出电压表与电流表的读数分别为U?1、I?1
（2）由欧姆定律可知：U?2=I?2(R?x+R?A+R?p)? ①
? U?1=I?1(R?A+R?p)? ②
联立①②解得R?x=U?2I?2-U?1I?1
（3）连线图如图



功的：（1）s?2接1，调节R′p，使电压表与电流表的示数尽可能大，读出电压表与电流表的读数分别为U?1、I?1
?（2）R?x=U?2I?2-U?1I?1
?（3）如图

本题解析：

本题难度：简单
