1、填空题  （1）在“测定玻璃的折射率”的实验中，选用的是入射面和出射面相互平行的矩形玻璃砖，用“插针法”测定某种玻璃的折射率．实验步骤如下：
a．将木板水平放置，把一张白纸用图钉固定在木板上；
b．在白纸上画出一条直线aa’作为入射界面，过aa’上的一点O画出界面的法线NN’，并画一条线段AO作为入射光线；
c．把矩形玻璃砖放在白纸上，使它的长边跟aa’对齐，画出玻璃砖的另一边bb’；
d．在直线AO上竖直插上两枚大头针P1、P2，透过玻璃砖观察大头针P1、P2的像，调整视线方向，直到P2档住P1的像．再在观察的这一侧插两枚大头针P3、P4，______，记下P3、P4的位置．
e．移去大头针和玻璃砖，做出出射光线，标出入射角α、折射角β．
①请将步骤d补充完整．
②小明同学按上述步骤进行了实验，记录下5组数据，并计算出不同入射角时玻璃的折射率，如下表所示．

参考答案：

（1）①根据折射定律可知，从圆心射入的光线，从玻璃砖射出时，沿半径射出，根据光线的射出点可以确定出射光线，观察的这一侧插两枚大头针P3、P4，使P3挡住P1、P2的像，P4挡住P3及P1、P2的像，记下P3、P4的位置．
②第5组数据是错的，根据老师提供的折射率可知，临界角为41.081°，所以折射角不可能大于41.081°，所以不真实的是第5组．
③根据折射率公式n=sinαsinβ得：n=CC′RDD′R=CC′DD′
（2）①固定刻度的读数为：0.5mm，可动刻度读数为0.01×40.0mm=0.400mm，所以最终读数为：0.5mm+0.400mm=0.900mm．
②两节干电池的电压约为3V，所以电压表选择V1（量程4V，内阻约为3kΩ），根据I=UR=310=300mA可知，电流表选择A2（量程400mA，内阻约为0.3Ω）；

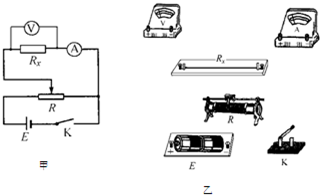

③根据电路图连接实物图，如图所示；
④根据欧姆定律得：R=UI，根据电阻定律得：R=ρIS
解得：ρ=πUd24IL
故答案为：（1）使P3挡住P1、P2的像，P4挡住P3及P1、P2的像；5；CC′DD′；（2）0.900；A2；V1；实物图连线如图所示；πUd24IL；

本题解析：

本题难度：一般

2、实验题  在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
A．干电池E（电动势约为1.5V、内电阻大约为1.0Ω）
B．电压表V（0~15V）
C．电流表A（0~0.6A、内阻0.1Ω）
D．电流表G（满偏电流3mA、内阻Rg=10Ω）
E．滑动变阻器R1（0~10Ω、10A）
F．滑动变阻器R2（0~100Ω、1A）
G．定值电阻R3=990Ω
H．开关、导线若干　
（1）为了方便且能较准确地进行测量，其中应选用的滑动变阻器是_________（填写“R1”或“R2”）；
（2）请在线框内画出你所设计的实验电路图，并在图中标上所选用器材的符号；

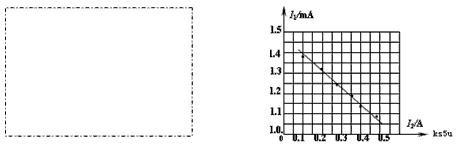

参考答案：（1）R1
（2）
（3）1.47 （1.46~1.48均对），0.83（0.81~0.85均可以）

本题解析：

本题难度：一般

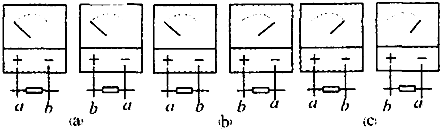

3、简答题  用多用电表欧姆档“×100“测试三只晶体二极管，其结果如图?（a）、（b）、（c）所示．由图可知下图中______图中二极管是好的，该二极管的正极是______端．（均用a，b，c符号填写）

参考答案：a 图中正反接法电阻都是无穷大，则为断路，坏了．
? b 图符全正接电阻小，反接电阻大的特点，故二极管是完好．
? c 图正反接电阻都小，则坏了．
故得b图中二极管是好的，且a端为正极．因电流由a端进入电阻小．
故答案为：b图? a端

本题解析：

本题难度：一般

4、简答题  图中，甲图为一段粗细均匀的新型导电材料棒，现测量该材料的电阻率．
（1）首先用多用电表的欧姆档（倍率为×10）粗测其电阻，指针位置如图乙所示，其读数R=______．
（2）然后用以下器材用伏安法尽可能精确地测量其电阻：
A．电流表A1：量程为0.06A，内阻约为0.1Ω
B．电流表A2：量程为3A，内阻约为0.05Ω
C．电压表V1：量程为3V，内阻约为3kΩ
D．电压表V2：量程为15V，内阻约为4kΩ
E．滑动变阻器R1：最大阻值为20Ω，额定电流1A
F．低压直流电源：电压6V，内阻忽略
G．电键K，导线若干
用伏安法测定导电材料棒的电阻，所选电流表为______（填“A1”或“A2”），所选电压表为______（填“V1”或“V2”），并在方框中画出实验电路图

（3）如果实验中电流表示数为I，电压表示数为U，并测出该棒的长度为L、直径为d，则该材料的电阻率ρ=______（用测出的物理量的符号表示）

参考答案：（1）欧姆表读数=表盘读数×倍率=20×10Ω=200Ω
故答案为：200Ω．
（2）计算出电路中的电流和电压，然后在不超过量程的前提下，尽量选择电流表和电压表的小量程，故电流表选择A1，电压表选择V1；
电路图如图所示



故答案为：A1，V1．
（3）根据电阻定律，有
R=UI
根据欧姆定律，有
R=ρLS
其中
S=πd2π
解得
ρ=πUd24IL
故答案为：πUd24IL．

本题解析：

本题难度：一般

5、简答题  如图1所示，电子由阴极飞出时的初速度忽略不计，电子发射装置的加速电压为U0．电容器板长为L1，板间距离为d，下极板接地．电容器右端到荧光屏的距离为L2．在电容器两极板间接一交变电压，上极板的电势随时间变化的图象如图2所示，每个电子穿过平行板的时间极短，可以认为电压是不变的．求：
（1）电子打在荧光屏上的位置到O点的距离y与交变电压u的函数关系式；
（2）若L1=L2=d=10cm，则t=0.06s时刻，电子打在荧光屏上的位置距离O点的距离．

参考答案：（1）电子经加速电场加速，有qU0=12mv20
经偏转电场后侧向偏转的距离y′=12at2=12?qumd(L1v0)2
联立以上两式得：y′=uL214U0d
根据几何知识得：yy′=12L1+L212L1
则得y=L1+2L2L1y′=L1+2L2L1?uL214U0d=(L1+2L2)L14U0du
（2）由图2读出t=0.06s时刻的电压u=95U0，L1=L2=d=10cm，代入上式得y=920L1=4.5cm
答：
（1）电子打在荧光屏上的位置到O点的距离y与交变电压u的函数关系式是y=(L1+2L2)L14U0du；
（2）若L1=L2=d=10cm，则t=0.06s时刻，电子打在荧光屏上的位置距离O点的距离是4.5cm．

本题解析：

本题难度：一般
