1、计算题  图5中给出的是用螺旋测微器测量一

金属薄板厚度时的示数，此读数应为_______mm．
?

参考答案：5.624—5.626

本题解析：根据螺旋测微器读数原理，半毫米刻度已露出
所以读数为5.5+0.01x12.4=5.624
5.624—5.626

本题难度：简单

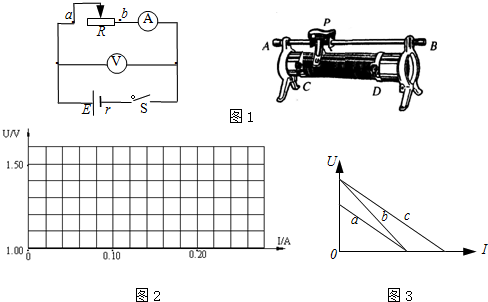

2、填空题  在测定电源的电动势和内电阻的实验中，某同学采用了下面的电路图1．
3

（1）实验时需使接入的滑动变阻器电阻值较大．则电路图中?a、b两端与右侧滑动变阻器实物中?A、B、C、D?四个接线柱的连接，下述四种连接方式正确的是______
A．a?接滑动变阻器的A端，b接滑动变阻器的D端
B．a?接滑动变阻器的B端，b接滑动变阻器的C端
C．a?接滑动变阻器的B端，b接滑动变阻器的D端
D．a?接滑动变阻器的C端，b接滑动变阻器的D端
（2）实验中测得的数据如下表，在给出的U-I?坐标系中用给出的数据画出U-I?图线2（横、纵坐标的起点已经规定），从图象中可以发现该同学记录的第______组数据有误．

参考答案：（1）滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”．
A．a?接滑动变阻器的A端，b接滑动变阻器的D端，故A正确
B．a?接滑动变阻器的B端，b接滑动变阻器的C端，接入电阻最小，故B错误
C．a?接滑动变阻器的B端，b接滑动变阻器的D端，故C正确
D．a?接滑动变阻器的C端，b接滑动变阻器的D端，相当于一根导线，故D错误
故选AC．
（2）用给出的数据画出U-I?图象．



从图象中可以发现该同学记录的第3组数据有误．
（3）图象与纵轴的交点值表示电动势，图线的斜率值表示源的内阻．由图可知电源的电动势为E=1.50 V，内阻?r=△U△I=1.90Ω．
（4）图象与纵轴的交点值表示电动势，图线的斜率值表示源的内阻．
所以Ea＜Eb=Ec，ra=rc＜rb
故答案为：（1）AC；?（2）3；（3）1.50V，1.90Ω；（4）C

本题解析：

本题难度：一般

3、实验题  某同学为了测量某一节干电池的电动势和内阻，实验室准备了下列器材：
A.待测干电池E(电动势约为1.5?V，内阻约为1?Ω)?
B.电流表G(满偏电流3.0?mA，内阻为100?Ω)
C.电流表A(量程0～0.6?A，内阻约为1?Ω)?
D.滑动变阻器R1(0～10?Ω，额定电流为2?A)
E.滑动变阻器R2(0～1?kΩ，额定电流为1?A)?
F.定值电阻R0(阻值为900?Ω)?
G.开关一个，导线若干
为了能比较准确地进行测量，?同时还要考虑操作的方便，某同学利用器材B、F组成电压表并设计电路原理图。根据要求回答下列问题
(1)实验中滑动变阻器应选__________；
(2)根据题意在下图中画出符合该同学该实验要求的电路图；?

(3)如上图所示，是该同学根据正确的实验得到的数据作出的图线，其中，纵坐标I1为电流表G的示数，横坐标I2为电流表A的示数，由图可知，被测干电池的电动势为__________V，内电阻为__________Ω(结果均保留2位有效数字)。

参考答案：（1）D?
（2）“略”
（3）1.4；0.67

本题解析：

本题难度：一般

4、简答题  如图是学生实验用多用电表刻度盘，当学生选用量程为25V的电压档测量电压时，表针指于图示位置，则他所测电压为______V；若他选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为______Ω．

参考答案：选用量程为25V的电压档测量电压时，则所测的电压为13010=13V．
选用倍率为“×100”的电阻档测电阻时，电阻阻值R=22×100Ω=2200Ω．
故答案为：13，2200；

本题解析：

本题难度：一般

5、选择题  在两块平行金属板中间，有一个处于静止状态的带正电的粒子．若在两板间加交变电压u=Umsinωt，下列判断中正确的是（?）
A．粒子的位移一定按正弦规律变化
B．粒子的速度一定按正弦规律变化
C．粒子的加速度一定按正弦规律变化
D．粒子的运动轨迹一定是一条正弦曲线

参考答案：C

本题解析：AB中涉及时间，所以不会按正弦规律变化，AB错误；平行板中间匀强磁场, ?,带正电的粒子受电场力大小,.所以，由于电压为正弦电,所以.所以,粒子的加速度一定按正弦规律变化，C正确；粒子在两极板间的运动轨迹是一条直线，D错误；
故选C
点评：关键是写出各个物理量的表达式，根据表达式分析

本题难度：一般
