1、选择题  如图所示为一正弦交流电通过一电子元件后的波形图，则下列说法正确的是（?）

A．这也是一种交流电
B．电流的变化周期是0.01s
C．电流的有效值是1A
D．电流通过100Ω的电阻时，1s内产生热量为200J

参考答案：C

本题解析：交流电的特点是电流方向变化；电流的变化周期是0.02s，根据有效值的定义得：，带入数据解得： I=1A，电流通过100Ω的电阻时，1s内产生热量为100J.

本题难度：简单

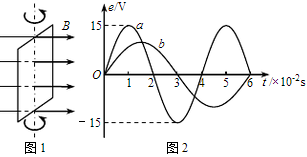

2、选择题  如图1所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图2中曲线a、b所示，则

A．两次t=0是时刻线圈平面均与中性面重合
B．曲线a、b对应的线圈转速之比为2：3
C．曲线a表示的交变电动势频率为25Hz
D．曲线b表示的交变电动势有效值为10V

参考答案：AC

本题解析：线圈位于中性面时，磁通量最大、电动势为零，所以选项A正确；转速之比等于周期的反比，故该比值为3:2，故选项B错误；频率为周期的倒数，即，a的周期为0.04s，频率为25Hz，所以选项C正确；正弦交流电动势的有效值为，已知，且，故可知，所以选项D错误。

本题难度：一般

3、选择题  下列说法中正确的有?
A．交流电流表、交流电压表测的是电压、电流的最大值
B．电容器上标明的电压是有效值
C．交流电压表和电流表测出的是瞬时值
D．220V交流电的电压有效值是220V

参考答案：D

本题解析：交流电流表、交流电压表测的是电压、电 流的有效值，AC错误。电容器上表明的电压是耐压值，即击穿电压，B错误，220V交流电的电压有效值是220V,D正确。

本题难度：简单

4、选择题  现用电压为380V的正弦式交流电给额定电压为220V的电灯供电，以下电路中不可能使电灯正常发光的有（?）

参考答案：D

本题解析：略

本题难度：一般

5、计算题  (10分)如图所示，线圈abcd的面积是0.05 m2，共100匝，线圈电阻为1 Ω，外接电阻R＝9 Ω，匀强磁场的磁感应强度B＝T，当线圈以300 r/min的转速匀速旋转时，

求：(1)若从线圈处于中性面开始计时，写出线圈中感应电动势的瞬时值表达式．
(2)线圈转过s时，电动势的瞬时值多大？
(3)电路中电压表和电流表的示数各是多少？

参考答案：(1) 50sin 10πt V. (2) 43.3 V(3) 31.86 V

本题解析：(1)e＝Emaxsin ωt
＝nBS×2πfsin 2πft
＝100××0.05×2π×sin (2π×t) V
＝50sin 10πt V.
(2)当t＝s时e＝50sin (10π×) V＝43.3 V.
(3)电动势的有效值为
E＝＝V＝35.4 V
电流表示数
I＝＝A＝3.54 A
电压表示数U＝IR＝3.54×9 V＝31.86 V.
点评：明确线圈从哪个位置开始转动，确定正弦或余弦图像，熟记交变电流瞬时值的表达式，求解有效值时要根据定义计算

本题难度：一般
